전산응용기계제도기능사 이론-핵심정리
1.경도시험-재료의 단단한 정도를 측정
1)정적인 시험
|
시험기 종류 |
기 호 |
압입자 모양 |
원리 |
시험식 |
|

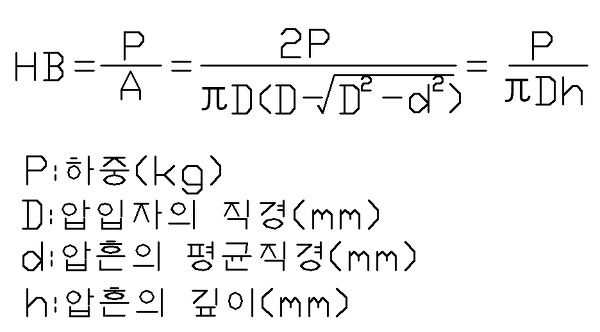

브리넬 경도 |
HB |
강구 |
직경 D의 담금질한 강구를 시험편에 압입하여 생긴 압흔의 직경을 측정하여 얻는 압흔의 표면적(A)의 단위 면적당 응력으로 표시 |
|
|
시험기 종류 |
스케일 |
누르개 |
기준하중 |
시험하중 |
시험식 |
|
로크웰 경도 |
HRB |
1.588mm강구(S)또는 초경합금구(W) |
10kgf[98.07N] |
100kgf[980.7N] | 130-500h (h:파인깊이) |
|
HRC |
120˚다이아몬드원뿔 |
10kgf[98.07N] |
150kgf[1471N] |
100-500h |
|
시험기 종류 |
기호 |
누르개 |
시험식 |
|

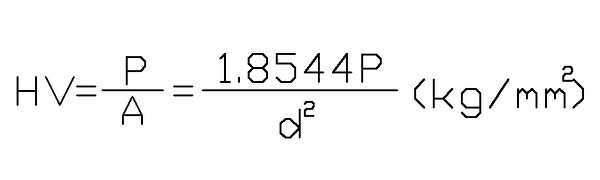

비커스 경도 |
HV |
꼭지각136˚ 다이아몬드 4각추 |
|
2)동적인 시험
|
시험기 종류 |
기 호 |
원리 |
특 징 |
용 도 |
|

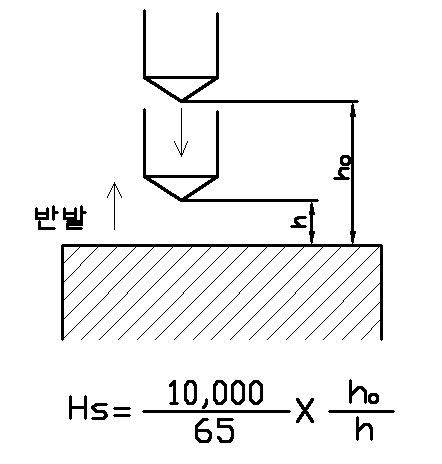

쇼어 경도 |
Hs |
낙하시킨 추의 반발 높이를 이용 |
|
완성품의 경도 측정 |
