센터리스 연삭기
센터리스 연삭은 일감을 양 센터 또는 척에 고정하지 않고, 원통의 일감을 조정숫돌과 연삭숫돌 사이에 삽입하고 지지판으로 지지하면서 연삭하는 것.
※ 센터리스 연삭방법

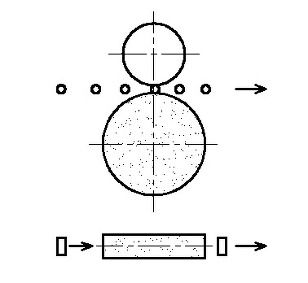

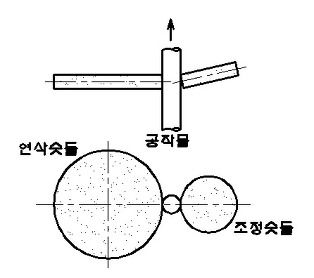

통과 이송법	전후 이송법
일감을 숫돌차의 축방향으로 송입하여 양 숫돌차 사이를 통과하는 동안에 연삭	연삭 숫돌바퀴와 조정 숫돌바퀴 사이에 송입하여 플러지 컷 연삭과 같은 방법으로 연삭
※ 센터리스 연삭기 장단점
장 점	단 점
①센터나 척으로 장착하기 곤란한 중공의 일감을 연삭하는데 편리 ②일감을 연속적으로 송입하여 연속작업을 할 수 있어 대량생산에 적합 ③연삭여유가 작아도 된다 ④센터를 낼 수 없는 작은 지름의 일감연삭에 적합 ⑤작업이 자동적으로 이루어져 숙련이 불필요	①축방향에 키홈, 기름홈 등이 있는 일감은 연삭하기 어렵다. ②지름이 크고 길이가 긴 대형 일감은 연삭하기 어렵다.  ③숫돌의 폭보다 긴 일감은 전후이송법으로 연삭할 수 없다.

※ 통과이송법 이송속도

v : 공작물의 이송속도                         d : 조정숫돌의 지름[mm]                         n : 조정숫돌의 회전수                         α : 경사각(˚)



※전산응용기계제도기능사 필기 과년도 기출문제 1. 센터리스 연삭기에 관한 설명으로 틀린 것은?(01.4)    가. 대형 중량물은 연삭할 수 없다.    나. 연삭숫돌 바퀴의 나비보다 긴 일감은 전후 이송법으로는 연삭할 수 없다.    다. 긴 홈이 있는 일감은 연삭할 수 없다.    라. 기계의 조정이 끝나도 가공은 어렵고,작업자의 숙련이 필요하다. 2. 센터리스 연삭의 장점이 아닌 것은?(02.5)    가. 대형 중량물의 연삭에 적합하다.    나. 연속작업이 가능하므로 대량생산에 적합하다.    다. 긴 축재료의 연삭이 가능하다.    라. 속이 빈 원통의 외면 연삭에 편리하다. 3. 센터리스(Centerless)연삭기의 장점을 설명한 것 중 틀린 것은?(06.4)    가. 연속 작업을 할 수 있어 대형생산에 적합하다.    나. 긴 축재료의 연삭이 가능하다.    다. 연삭여유가 적어도 된다.    라. 대형 중량물을 연삭할 수 있다. 4. 센터, 척 등을 사용하지 않고 가공물 표면을 조정하는 조정숫돌과 지지대를 이용하여 가공물을 연삭하는 기계는?(10.5)    가. 드릴 연삭기                     나. 바이트 연삭기                 다. 만능공구 연삭기                     라. 센터리스 연삭기 5. 센터리스 연삭기에서 통과 이송법으로 연삭하려고 한다. 조정 숫돌바퀴의 바깥지름이 400mm, 회전수가 30rpm, 경사각이 4°일 때, 1    분 동안의 이송속도(m/min)는?(07.2)    가. 약 540.44                        나. 약 317.70                      다. 약 37.61                     라. 약 2.63
