침투탐상검사 대비시험편

대비시험편

1.대비시험편의 사용목적

①새로운 탐상제를 선정하여 구입한 때의 성능 비교검사

②사용 중인 각종 탐상제의 품질과 성능의 유지 및 관리

③조작방법의 적합여부 조사

④각종 침투탐상검사의 결함 검출 성능 비교검사

⑤탐상제 제조자의 제품에 대한 품질관리

⑥탐상제의 연구와 개발

⑦탐상 현장에서의 적절한 탐상조건의 추정

⑧검사원의 교육과 훈련



2.대비시험편의 종류와 특성

	A형 대비시험편	B형 대비시험편
개요	알루미늄 합금판의 표면에 담금질 균열을 발생시킨 것	도금 균열 이용

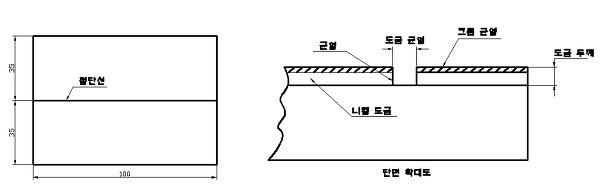

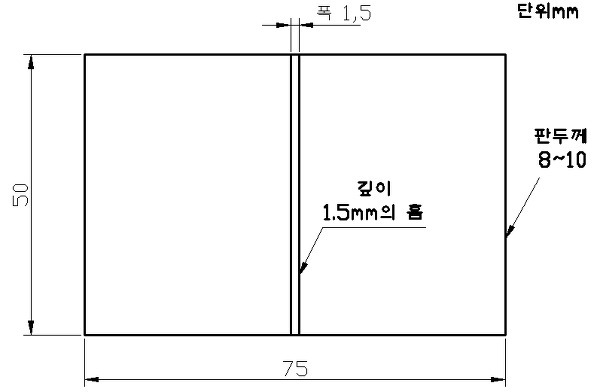

시험편
장점	①시험편의 제작이 간단               ②시험편의 균열의 형상이 자연균열에 가깝고, 또 재질적으로도 경금속 재료에 사용하는 탐상제의 성능을 조사                                         ③비교적 미세한 균열이 얻어지며, 또 시험편에는 갖가지 깊이와 폭의 균열이 발생하므로, 균열의 폭과 깊이에 따른 성능의 차이에 대해서도 어느 정도 알 수 있다.	①균열의 깊이가 도금 층의 두께와 같기 때문에, 도금 층의 두께를 조정하면 깊이가 일정한 균열을 재현할 수 있다.                                ②장시간 반복하여 사용할 수 있다.
단점	①가열 및 급냉을 이용하므로, 균열의 치수를 조정하기가 어렵다.           ②재료가 알루미늄 합금이기 때문에,반복하여 사용하면 균열의 파면이 산화등으로 재현성이 점차적으로 나빠져서 너무 많이 사용하면 재사용할 수 없다.	①표면이 아주 매끄러워서 실제의 시험체 표면과 큰 차이가 난다.     ②장시간 반복하여 사용할 수 있다.
