칩의 종류와 특징

전산응용기계제도기능사 이론-핵심정리

칩의 종류와 특징

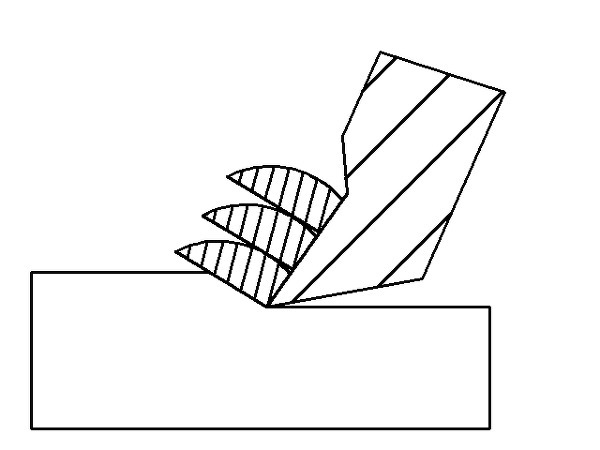

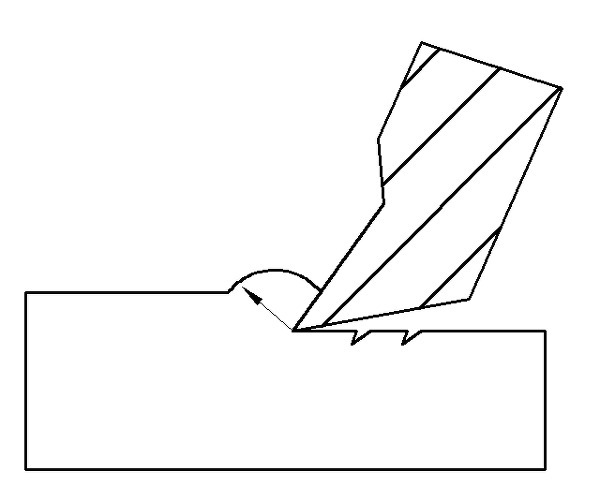

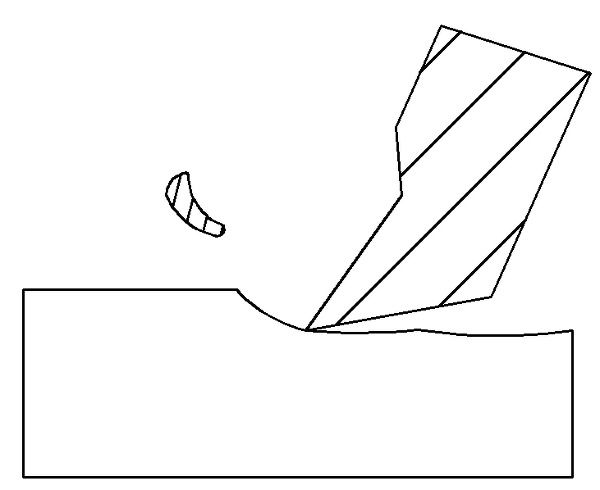

유동형 칩	전단형 칩	열단형 칩(경작형)	균열형 칩
칩이 공구의 경사면 위를 유동하는 것과 같이 원활하게 연속적으로 흘러나가는 형태.	칩의 흐름이 원활하지 못하고, 칩을 밀어내는 압축력이 축적되어야 분자사이에 전단이 일어나기 때문에 미끄럼 간격이 커진다.	재료가 공구 전면에 접착하여 공구의 상면을 미끄러져 나가지 못하며, 아래 방향에 균열이 발생.	균열의 발생은 열단형과 같으나, 순간적으로 공구의 날끝 앞에서 인장응력에 의해 일감의 표면을 향해 균열이 발생.
그림	그림	그림	그림
발생조건	발생조건	발생조건	발생조건
인성이 큰 재질(연한재료) + 높은 절삭속도 + 윗면경사각이 큰 공구 사용 + 절삭유 사용	연한재료 + 작은 윗면경사각 + 저속절삭	점성재료 + 저속절삭 + 작은 윗면경사각 + 큰 절삭깊이	취성재료(주철) + 저속 절삭
