컴퓨터응용가공산업기사 실기 CAM 따라하기 - 3

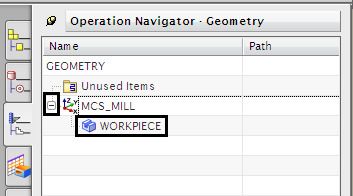

11. MCS_MILL 앞부분 + 부분을 클릭하면 그림과 같이 WORKPIECE가 나타나는 것을 확인 할 수 있다. WORKPIECE를 더블클릭 한다.

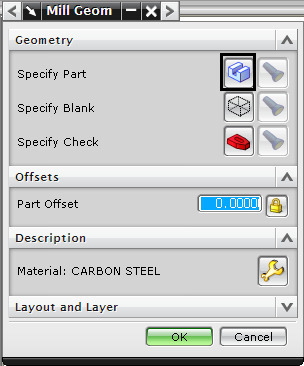

12. MILL_GEOM 창이 나타난다.

     Specify Part에서 Select or Edit

     the park Geometry버튼을 클릭

     한다.

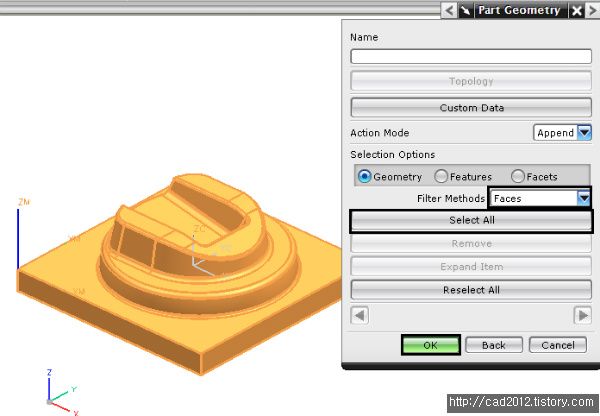

13. Filter Method를 Faces로 바꾸고, Select All을 클릭하고 OK한다.

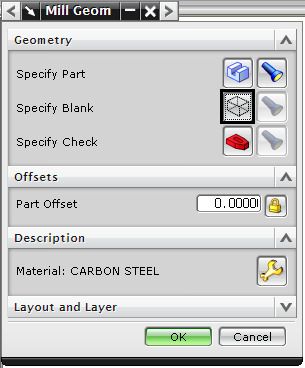

14. Specify Blank에서 Select or Edit the Blank Geometry버튼을 클릭 한다.

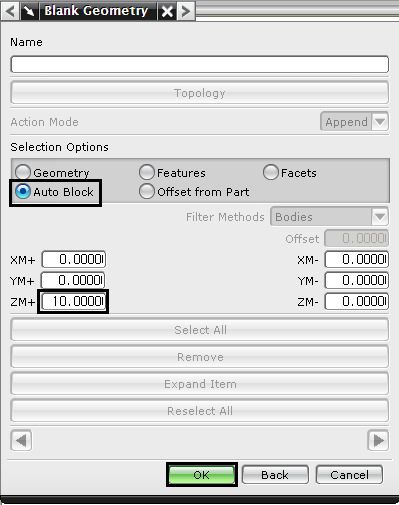

15. 그림과 같이 Auto Block을 체크하고 ZM +값에 10을 입력 후 OK한다.
