1.프로그램의 개요



1. PROGRAM 구성
PROGRAM을 작성하기 위해서는 PROGRAM을 구성하는 기본용어에 대한 이해가
있어야 만 합니다
1.1 ADDRESS (어드레스)





본 기계의 제어장치 (FANUC OM/18M )에서는 다음의 ADDRESS를 사용합니다.
기 능	ADDRESS	mm 입 력	inch 입 력
O	PROGRAM 번호	1 ~ 9999	1 ~ 9999
N	SEQUENCE 번호	1 ~ 99999	1 ~ 99999
		(1 ~ 9999)	(1 ~ 9999)
G	준 비 기 능	0 ~ 99	0 ~ 99
X,Y,Z
A,B,C	좌 표 치	± 99999.999 mm	± 99999.999 inch
I,J,K
R
F	이 송 기 능	0.1 ~ 5000 mm/min
T	공 구 기 능	0 ~ 99	0 ~ 99
S	주 축 기 능	20 ~ 4000 rpm	20 ~ 4000 rpm
P , X	DWELL	0 ~ 99999.999 sec	0 ~ 99999.999 sec
L(K)	반 복 기 능	0 ~ 9999	0 ~ 9999
M	보 조 기 능	0 ~ 99	0 ~ 99

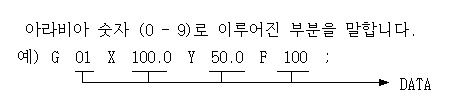

1.2 DATA (데이타)

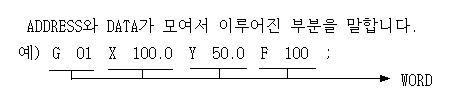

1.3 WORD (워드)

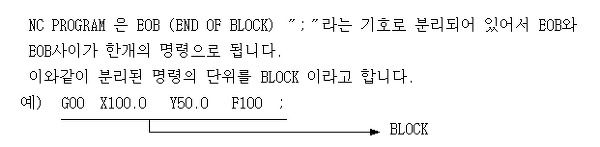

1.4 BLOCK (블록)

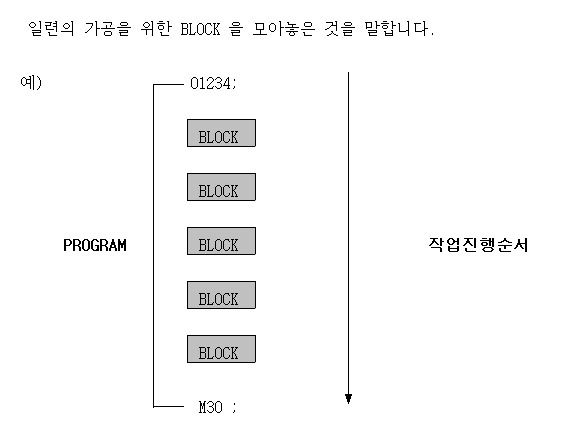

1.5 PROGRAM (프로그램)
