7.M CODE(보조기능)



7. M CODE (보조기능)

M CODE 는 주축의 회전,정지,절삭유의 ON/OFF 또는 PROGRAM 의 제어등의 보조

적인 지령을 M에 연속된 두자리 숫자로 지령합니다.

지령은 BLOCK 단독 또는 축지령과 동일한 BLOCK 에서도 가능 합니다.

M CODE 는 1 BLOCK 에 1개만 지령 가능 합니다.

7.1 M01 : OPTIONAL STOP

조작반상의 OPTIONAL STOP SWITCH 조작에 따라 정지또는 연속동작을 합니다.

SWITCH ON ------

자동운전 정지

SWITCH OFF -----

자동운전 연속

M01 은 기계의 동작을 정지시켜 정도 CHECK 등 기타 작업에 이용합니다.

7.2 M03 : 주축 정회전 지령

이 지령에 의해 주축이 정회전( CW )하여 정지지령을 할때까지 연속됩니다.

M03 지령은 이전에 S CODE (회전수) 가 지령되어 있든지 또는 동일 BLOCK에

S CODE 가 지령되어 있어야 됩니다.

7.3 M04 : 주축 역회전 지령

이 지령에 의해 주축이 역회전( CCW ) 됩니다.

기타는 M03 과 동일 합니다.

7.4 M05 : 주축 회전정지 지령

이 지령에 의해 축지령 동작이 완료후 주축회전이 정지됩니다.

7.5 M06 : 공구 교환 지령

Z축이 ATC 위치에 정지하고 있을때 이 지령에 의해 주축과 SUB POT 의 공구

가 교환됩니다.

교환할 공구는 미리 선택하여 준비합니다.

7.6 M19 : 주축 정위치 정지 (ORIENTATION)

주축회전이 미리 설정되어 있는 위치에서 정지합니다.M06에는 M19의 기능을

포함하고 있기 때문에 M06의 지령으로 주축이 정위치에 정지후 공구를 교환

합니다.

7.7 M30 : PROGRAM 종료

MAIN PROGRAM 의 종료를 지령합니다.

이 지령은 M02와 같은 기능을 갖지만 REEL이 부착된 TAPE READER 및 MEMORY

의 REWIND 를 행합니다.

통상 MAIN PROGRAM 의 종료에는 M30을 사용합니다.

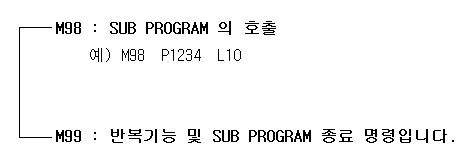

7.8 M98 , M99 : SUB PROGRAM 호출 및 종료
