머시닝센터 프로그래밍
8.T CODE(공구기능)
후니샘
2012. 12. 25. 11:16
반응형
|
8. T CODE (공구기능) |
|||||||||||||
|
|
|
|
|
|
|||||||||
|

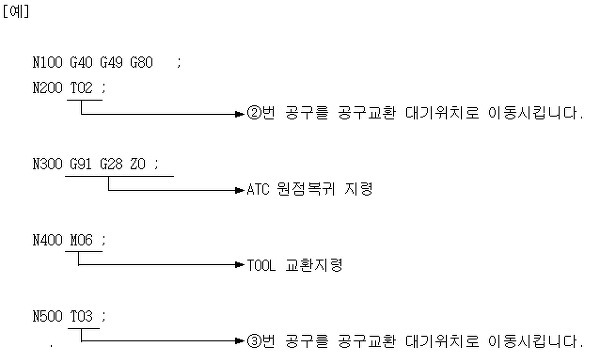

ADDRESS T에 연속하여 수치를 지령하면 MAGAZINE 내에 장착된 공구를 선택 | |||||||||||||
|
합니다. |
|||||||||||||
|
공구 교환 가능 위치는 아래 사양으로 되어 있습니다. |
|
|
|
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
기 종 |
|
공구교환위치 |
사용 G CODE |
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
MILLAC VM43 |
Z 축 REFERENCE 점 |
G91 G28 Z0. |
|||||||||||
|
MILLAC VM56 |
Z 축 REFERENCE 점 |
G91 G28 Z0. |
|||||||||||
|
MILLAC VM70 |
Z 축 REFERENCE 점 |
G91 G28 Z0. |
|||||||||||
|
MILLAC VM84 |
Z 축 REFERENCE 점 |
G91 G28 Z0. |
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
( 주1 ) |
호출한 T CODE 에 대한 대응 공구번호가 없는 경우 ALARM 이 발생합니다. | ||||||||||||
|
|
|||||||||||||
|
( 주2 ) |
축 이동지령과 동일 BLOCK에 지령하는 경우는 축이송을 실행 | ||||||||||||
|
한후에 행합니다. |
|||||||||||||
