AutoCAD 명령어 정리 - 간단한 표 만들기와 수정하기

간단한 표 만들기(TABLE)과 수정



오토캐드에서 간단한 표를 만들어 문자를 입력하고 수정할 수 있다. 엑셀구조와 비슷
풀다운 메뉴 : Draw > Table... Draw Toolbar :  Command : table ¿

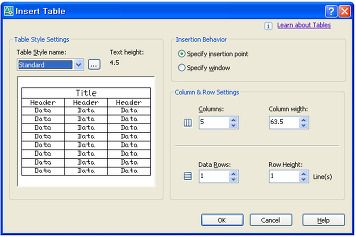

Table Style Settings : 표의 유형을 조정 ...를 클릭하여 다양한 표를 만들수 있습니다. 기본은 Standard Insertion Behavior : 표를 삽입하는 방법을 조정    -Specify insert point : 점을 찍어서 표의 위치를 지정    -Specity window : 창을 지정하여 표의 위치를 지정 Column & Row Settings : 행과 열을 조정    -Columns : 열의 개수를 지정    -Column width : 열의 폭 길이를 지정    -Data Rows : 데이터 행의 개수를 지정    -Row Height : 데이터 행의 높이를 지정



따라하기>>>
①Command : table ¿ Insert Table 대화상자가 나타나면 OK 버튼 클릭

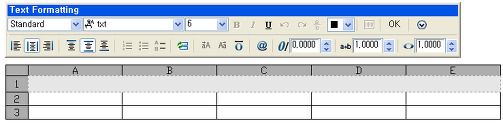

②Specify insertion point : 표가 삽입될 위치를 클릭(Text Formatting대화상자가 나타나며 문자를 입력할 수 있다. 엑셀구조와 비슷. Mtext 명령 참고)

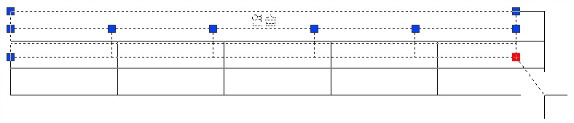

③해당 테이블의 칸을 더블클릭하면 항상 문자를 다시 입력할 수 있고, 테이블 전체를 선택하면 맞물림 점이 표시되는데 모서리를 클릭하여 드래그하면 크기도 조정가능
