EXTEND(연장)



Trim과는 반대 기능으로 지정된 경계선까지 선택된 도면요소의 한쪽 부분을 연장시킨다.



 풀다운메뉴: Modify >Extend

 도구막대 : Modify >

 Command : extend    또는 ex

 Current settings : Projection=View, Edge=Extend

 Select boundary edges...

 Select objects : - 경계 요소를 선택한다.

 Select objects :

 Select object to extend or 〔Project/Edge/Undo 〕: - 연장시킬 요소를 선택한다.

 Select object to extend or 〔Project/Edge/Undo 〕:



Project None : 투영을 지정하지 않는다. 3차원 공간에서 경계 모서리와 교차하는 객체만을 연장한다.

Ucs : 현재 UCS의 XY 평면에 투영을 지정한다. 3차원 공간에서 경계 객체와 교차하지 않

는 객체를 연장한다.

View : 현재 뷰 방향을 따라서 투영을 지정한다.

Edge Extend : 경계요소가 연장되었다고 가정하고 이에 교차되도록 연장한다.

No extend : 실제로 교차되는 경계 요소로만 연장되도록 한다.

Undo : 직전에 연장된 요소를 취소한다.



(1) 경계선에 의한 직선의 연장



 Command : extend

 Current settings : Projection=View, Edge=None

 Select boundary edges...

 Select objects : s1, s2 선택

 Select objects :

 Select object to extend or 〔Project/Edge/Undo 〕: s3, s4 선택

 Select object to extend or 〔Project/Edge/Undo 〕:

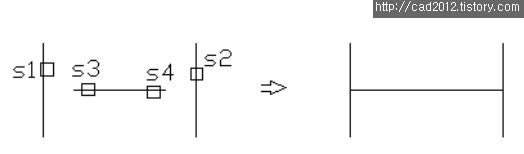

경계선에 의한 선의 연장



경계 요소 선택에서 무응답   는 모든 요소를 선택한다.



(2) 경계까지 호의 연장



 Command : extend

 Current settings : Projection=View, Edge=None

 Select boundary edges...

 Select objects : s1선택

 Select object to extend or 〔Project/Edge/Undo 〕: s2, s3선택

 Select object to extend or 〔Project/Edge/Undo 〕:

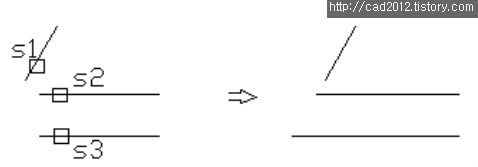

경계까지 호의 연장



(3)가정된 경계에 의한 연장



 Command : extend

 Current settings : Projection=View, Edge=None

 Select boundary edges...

 Select objects :

 Select object to extend or 〔Project/Edge/Undo 〕: e

 Enter an implied edge extension mode 〔Extend/No extend 〕<No extend> : e

 Select object to extend or 〔Project/Edge/Undo 〕: s1, s2 선택

 Select object to extend or 〔Project/Edge/Undo 〕:



가정된 경계까지 선의 연장
