AutoCAD 명령어 정리 - OFFSET(간격 띄우기)

후니샘 2012. 12. 28. 13:53
반응형



OFFSET(간격띄우기)



 선택한 도면요소를 거리 값이나 통과 점을 지정하여 평행하게 복사한다. 원과 같은 형태의 단일 객체 경우에는 확대/축소 복사된다.



 도구막대 : Modify >

풀다운메뉴 : Modify >Offset

 Command : offset

 Specify offset distance or 〔Through 〕<Through> : 더블클릭을 하시면 이미지를 수정할 수 있습니다

 Select object to offset or <exit> : - 평행복사 시킬 대상물 선택

 Specify through point : - 통과할 지점을 지정

 Select object to offset or <exit> :



 Command : offset 더블클릭을 하시면 이미지를 수정할 수 있습니다

 Specify offset distance or 〔Through 〕<Through> : - 띄울 거리를 입력한 후

 Select object to offset or <exit> : - 평행복사 시킬 대상물 선택

 Specify point on side to offset : - 복사될 방향 지정

 Select object to offset or <exit> :

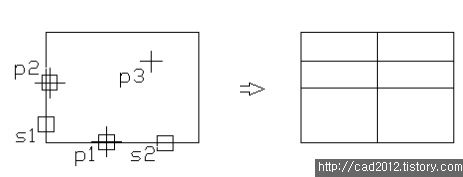

(1)지정 점을 통과하는 간격 띄우기



 Command : offset

 Specify offset distance or 〔Through 〕<10.0000> : t

 Select object to offset : s1 선택

 Specify through point : mid  of (p1점 지정)

 Select object to offset or <exit> : s2 선택

 Specify through point : mid

 of (p2점 지정)

 Select object to offset or <exit> : s2 선택

 Specify through point : p3점 지정

 Select object to offset or <exit> :



Through  옵션에 의한 Offset

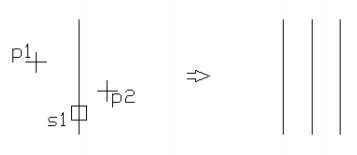

(2)지정한 거리만큼 간격 띄우기



 Command : offset

 Specify offset distance or [Through] <Through> : 20 더블클릭을 하시면 이미지를 수정할 수 있습니다

 Select object to offset or <exit> : s1 선택

 Specify point on side to offset : p1점 지정

 Select object to offset or <exit> : s1 선택

 Specify point on side to offset : p2점 지정

 Select object to offset <exit> : 더블클릭을 하시면 이미지를 수정할 수 있습니다

거리 값 지정에 의한 Offset

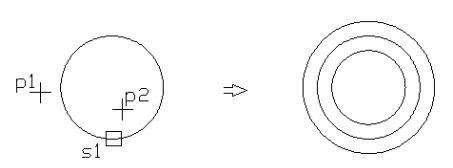

 Command : offset

 Specify offset distance or [Through] <20.0000> : 10 더블클릭을 하시면 이미지를 수정할 수 있습니다

 Select object to offset or <exit> : s1 선택

 Specify point on side to offset : p1점 지정

 Select object to offset or <exit> : s1 선택

 Specify point onside to offset : p2점 지정

 Select object to offset <exit> : 더블클릭을 하시면 이미지를 수정할 수 있습니다

거리 값 지정에 의한 Offset
