AutoCAD 명령어 정리 - OSNAP(Object Snap)



OSNAP(Object Snap)



 Osnap은 좌표 값을 모르거나 구성선을 그리지 않아도 대상물의 특정 위치를 빠르고 쉽게 찾아주는 기능으로 정확한 도면 작업을 위하여 자주 활용된다. 단독으로 쓰이지 않고종속 명령으로 사용하는 기하학적 좌표 값이다.

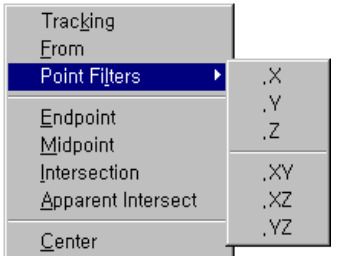

 ▷ 키보드의 Ctrl키를 누른 채로 마우스의 오른쪽 버튼을 클릭하면 화면의 크로스 헤어 위

치에 오스냅의 단축메뉴가 나타난다.



 ▷ Toolbars 대화상자에서 Object snap 도구 막대 아이콘을 불러내 사용한다.



 ▷ 직접 키보드로 입력한다. 이때 Osnap 명령의 앞 세 글자만 입력하면 된다.

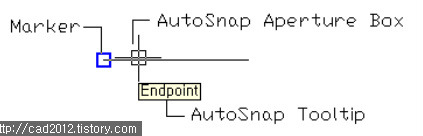

 ▷ Osnap을 사용할 때 아래 그림에서와 같이 선택박스로 지정하면 표식기와 풍선 도움말

     을 보여준다.

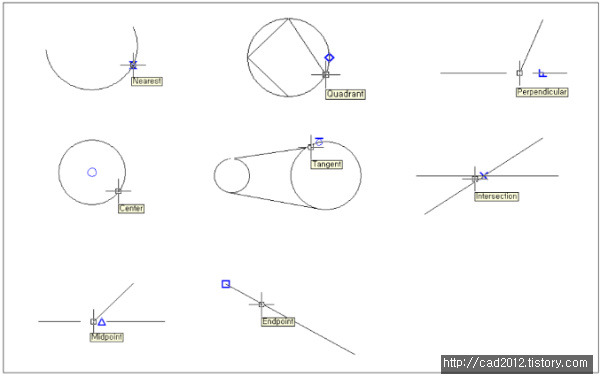

                  객체스냅의 사용 예



객체스냅에서 옵션들의 용도 및 도구막대, 단축 키

객체스냅옵션	용도	도구막대	단축명령
Temporary track point	임시 추적점		TT
From	임시 참조점		FRO
Endpoint	끝점		END
Midpoint	중간점		MID
Center	중심점		CEN
Node	포인트 점		NOD
Quadrant	사분점		QUA
Intersection	교차점		INT
Extention	연장 교차점		EXT
Insertion	삽입점		INS
Perpendicular	수직점		PER
Tangent	접선		TAN
Nearest	근처점		NEA
Apparent Intersection	가상 교차점		APP
Parallel	평행		PAR
None	취소		NON
Osnap Settings	설정		DS

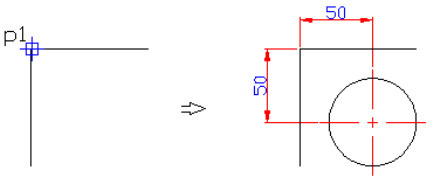

(1)From에 의한 임시 참조점 확립



 시작 객체 스냅은 다음점을 지정하기 위한 기준점으로 임시 참조점을 확립할 수 있다. 확

립된 임시 참조점에서 상대 좌표를 입력하므로 시작점을 위치시킨다.



 Command : c

 CIRCLE Specify center point for circle or [3P/2P/Ttr(tan tan radius)] : from

 Base point : end  of (p1점 지정)

 of<Offset> : @50,-50

 Specify radius of circle or [Diameter] <10.0000> : 30

From에 의한 임시 참조점의 확립

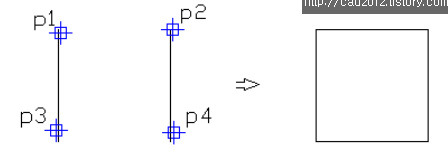

(2)Endpoint에 의한 끝점 연결하기



 Command : line

 LINE Specify first point : end

 of (p1점 지정)

 Specify next point or 〔Undo 〕: end

 of (p2점 지정)

 Specify next point or 〔Undo 〕:

 Command :

 LINE Specify first point : end

 of (p3점 지정)

 Specify next point or 〔Undo 〕: end

 of (p4점 지정)

 Specify next point or 〔Undo 〕:



Endpoint에 의한 끝점 연결

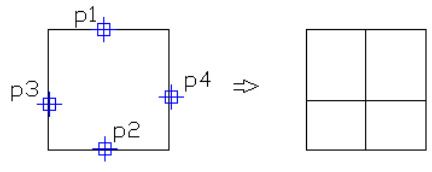

(3)Midpoint, Nearest 및 Perpendicular 사용하기



 Command :

 LINE Specify first point : mid

 of (p1점 지정)

 Specify next point or 〔Undo 〕: mid

 of (p2점 지정)

 Specify next point or 〔Undo 〕:

 Command :

 LINE Specify first point : nea

 of (p3점 지정)

 Specify next point or 〔Undo 〕: per

 of (p4점 지정)

 Specify next point or 〔Undo 〕:

  Midpoint, Nearest 및 Perpendicular 사용

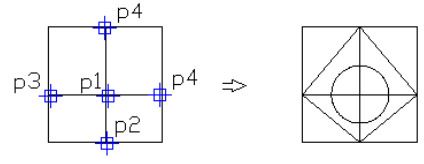

(4)Intersection에 의한 교차점에 원 그리기



 Command : c

 CIRCLE Specify center point for circle or 〔3P/2P/Ttr(tan tan radius) 〕: int  of (p1점 지정)

 Specify radius of circle or 〔Diameter 〕: 20

 Command : l

 LINE Specify first point : int  of (p2점 지정)

 Specify next point or 〔Undo 〕: int  of (p3점 지정)

 Specify next point or 〔Undo 〕: int  of (p4점 지정)

 Specify next point or 〔Close/Undo 〕: int  of (p5점 지정)

 Specify next point or 〔Close/Undo 〕: c

 Intersection의 사용

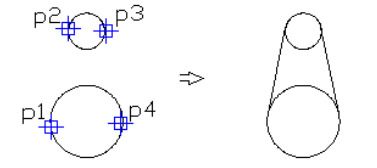

(5)Tangent에 의한 접선 그리기



 Command : l

 LINE Specify first point : tan  to (p1점 지정)

 Specify next point or 〔Undo 〕: tan  to (p2점 지정)

 Specify next point or 〔Undo 〕:

 Command :

 LINE Specify first point : tan  to (p3점 지정)

 Specify next point or 〔Undo 〕: tan  to (p4점 지정)

 Specify next point or 〔Undo 〕:



 Tangent에 의한 접선의 작성

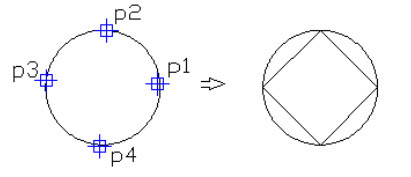

(6)Quadrant에 의한 원의 사분점 지정



 Command : l
 LINE Specify first point : qua  to (p1점 지정)

 Specify next point or 〔Undo 〕: qua  to (p2점 지정)

 Specify next point or 〔Undo 〕: qua  to (p3점 지정)

 Specify next point or 〔Close/Undo 〕: c

Quadrant에 의한 사분점

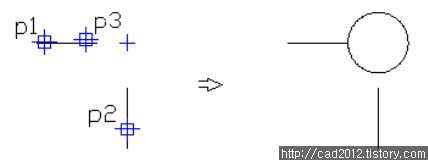

(7)두 선의 Apparent Intersection(확장가상 교차점에) 원그리기



 Command : c

 CIRCLE Specify center point for circle or 〔3P/2P/Ttr(tan tan radius) 〕: app

 of (p1 지정) and (p2 지정) - 윈도우창을 p2에 접근시키면 교차점 표식기와 툴팁을

 보여준다. 이때 클릭한다.

 Specify radius of circle or 〔Diameter 〕<20.0000> : end  of (p3 지정)





Apparent Intersection에 의한 가상 교차점 사용



(8)ApparentIntersection(확장 가상 교차점의)  사용



 Command : l

 Line Specify first point : app

 of (p1점 지정) and (p2점 지정)

 Specify next point or 〔Undo 〕: per  to(p3점지정)

 Specify next point or 〔Undo 〕:

       1단계                                      2단계            3단계                               결과

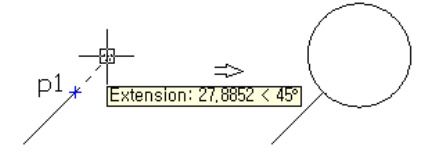

(9)Extention(연장선을)  사용한 연장선상에 스냅하기



 Command : circle

 Specify center point for circle or[3P/2P/Ttr(tan tan radius)] : ext

 of (선택박스를 p1점에 접근시켜 풍선 도움말이 나타나면 우측으로 끌기 이동하여

 연장선을 하이라이트 시킨다.) 30

 Specify radius of circle or[Diameter] <30.0000> : 30

Extention을 사용한 연장선상의 스냅

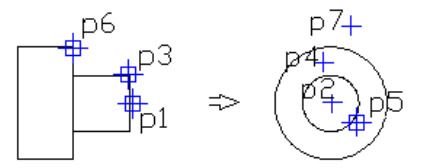

(10) Point Filter에 의한 Osnap



 점을 지정할때 xy 좌표값 중 어느 하나의 좌표값은 이웃 객체에서 Osnap으로 취하고 다

른 하나의 좌표값만 입력하여 점을 구성한다.





 Command : c

 CIRCLE Specify center point for circle or 〔3P/2P/Ttr(tan tan radius) 〕: .y

 of mid  - y 좌표값으로 중간점을 지정하기 위하여 입력

 of (p1점 지정)

 of (need XZ) : p2점 지정

 Specify radius of circle or 〔Diameter 〕: .y

 of int  of (p3점 지정)

 of (need XZ) : <Ortho on> p4점 지정 - 직교모드를 사용한다..

 Command :

 CIRCLE Specify center point for circle or 〔3P/2P/Ttr(tan tan radius) 〕: cen

 of (p5점 지정)

 Specify radius of circle or 〔Diameter 〕: .y

 of end  of (p6점 지정)

 of (need XZ) : <Orthoon> p7점 지정 - 직교모드를 사용한다.

Point Filter에 의한 스냅
