AutoCAD 명령어 정리 - SCALE(축척)



SCALE(축척)



선택된 도면 요소의 크기를 바꾸어 더 크게 또는 더 작게 만든다.



 풀다운메뉴 : Modify >Scale
 도구막대 : Modify>

 Command : scale

 Select objects : - 축적하려는 대상을 선택 Select objects :

 Specify base point : - 기준점 지정

 Specify scale factor or 〔Reference 〕: - 확대나 축소시킬 비율 입력



Reference : 참조 길이를 입력하거나 참조점을 지정하여 축소 확대한다.

Referencelength<1> : 현재의 길이를 입력한다.

New length : 축척에 의한 새로운 길이 입력한다.

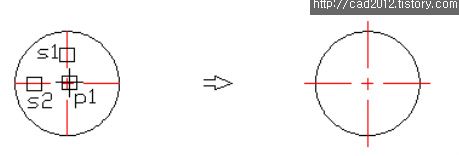

(1)상대적인 축척 비율에 의한 크기 바꾸기



 Command : scale

 Select objects : s1, s2 선택

 Select objects :

 Specify base point : int  of (p1점 지정)

 Specify scale factor or 〔Reference 〕: 1.3





상대적인 축척 적용

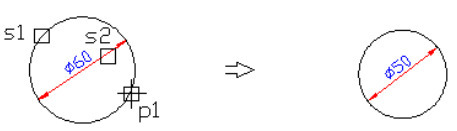

(2)절대길이의 현재 치수와 바꿀 치수를 입력



 Command : scale

 Select objects : s1, s2 선택

 Select objects :

 Specify base point : cen  of (p1점 지정)

 Specify scale factor or 〔Reference 〕: r

 Specify reference length <1> : 60

 Specify new length : 50





절대길이에 의한 객체의 축척

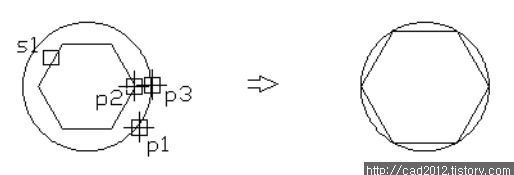

(3)참조 길이의 점을 지정하여 입력



 Command : scale

 Select objects : s1 선택

 Select objects :

 Specify base point : cen  of (p1점 지정)

 Specify scale facter or 〔Reference 〕: r

 Specify reference length <1> : cen  of (p1점 지정)

 Specify second point : int  of (p2점 지정)

 Specify new length : qua  of (p3점 지정)

참조길이를 지정한 축척
