컴퓨터응용밀링기능사 - NC 서보기구의 종류[시험에 나오는것만 공부하자]

전산응용기계제도기능사/컴퓨터응용밀링기능사/컴퓨터응용선반기능사 시험에 나오는것만 공부하자.

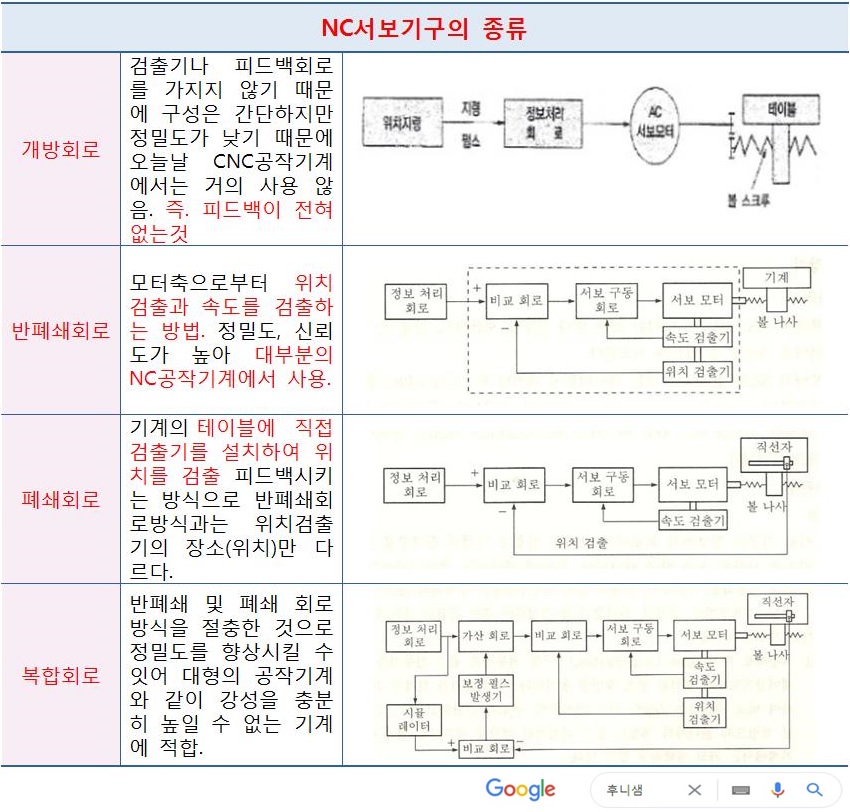

※ 컴퓨터응용밀링기능사 필기 과년도 기출문제 1. 서보 제어방식 중 모터에 내장된 타코 제너레이터에서 속도를 검출하고, 기계의 테이블에 부착된   스케일에서 위치를 검출하여 피드백 시키는 방식은?   ①개방회로 방식   ②반폐쇄회로 방식   ③폐쇄회로 방식   ④반개방회로 방식 2. 일반 CNC 공작기계에서 많이 사용되는 그림과 같은 NC서보 기구의 종류는?             ①개방 회로 방식   ②반폐쇄 회로 방식   ③폐쇄 회로 방식   ④반개방 회로 방식 3. 기계의 테이블에 직접 스케일을 부착하여 위치를 검출하고, 서보모터에서 속도를 검출하는 그림   과 같은 서보 기구는?         ①개방회로 방식   ②반폐쇄회로 방식   ③폐쇄회로 방식   ④반개방회로 방식 4. 지령 펄스의 주파수에 해당하는 속도와 위치까지 기계를 움직일 수 있으며, 현재는 정밀도가 낮아   CNC 공작기계에서는 거의 사용하지 않는 다음과 같은 서보기구는?        ①폐쇄 회로방식   ②반폐쇄 회로방식   ③개방 회로방식   ④하이브리드 서보 방식 5. CNC 서보 기구 중 그림과 같은 펄스신호를 모터에서 검출하여 피드백 시키므로 비교적 정밀도가   높은 CNC 공작기계에 많이 사용하고 있는 서보 기구는?        ①개방회로 방식   ②폐쇄회로 방식   ③반폐쇄회로 방식   ④하이브리드 방식 6. 서보 제어방식 중 모터에 내장된 타고 제너레이터에서 속도를 검출하고, 기계의 테이블에 부착된   스케일에서 위치를 검출하여 피드백 시키는 방식은?   ①개방회로 방식   ②반폐쇄회로 방식   ③폐쇄회로 방식   ④반개방회로 방식 7. NC의 서보(servo)기구를 위치 검출방식에 따라 분류할 때 해당하지 않는 것은?   ①폐쇄회로 방식(closed loop system)   ②반폐쇄회로 방식(semi-closed loop system)   ③반개방회로 방식(semi-open loop system)   ④복합회로 방식(hybrid servo system) 8. CNC공작기계에서 이용되고 있는 서보기구의 제어 방식이 아닌 것은?   ①개방회로 방식   ②반개방회로 방식   ③폐쇄회로 방식   ④반폐쇄회로 방식 9. CNC의 서보 기구 형식이 아닌 것은?   ①개방형(Open loop system)   ②반개방형(Semi-open loop)   ③폐쇄형(Closed loop system)   ④반폐쇄형(Semi-closed loop system) 10. CNC공작기계에서 피드백 장치의 유뮤와 검출 위치에 따른 서보기구 형식이 아닌 것은?   ①반폐쇄회로 제어방식   ②개방회로 제어방식   ③하이브리드회로 제어방식   ④다이오드회로 제어방식 11. CNC 공작기계에 이용되고 있는 서보기구의 제어 방식이 아닌 것은?   ①개방회로 방식   ②반개방회로 방식   ③폐쇄회로 방식   ④반폐쇄회로 방식
