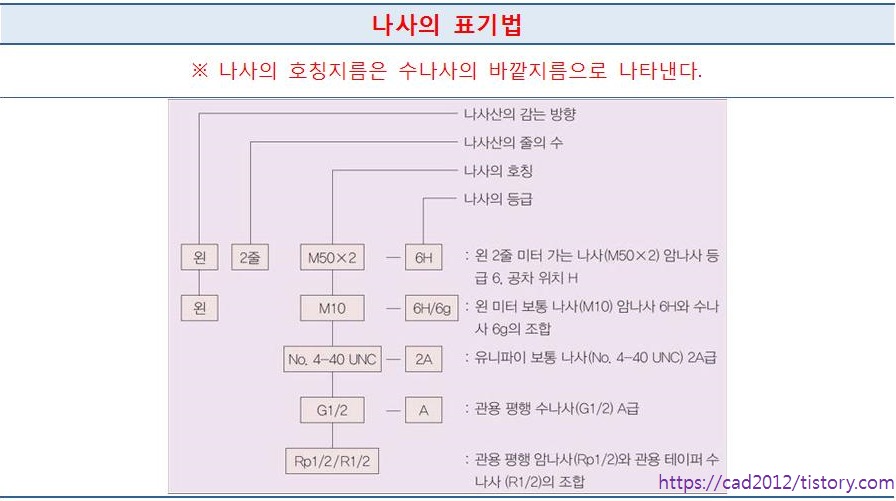

전산응용기계제도기능사 - 나사의 표기법[시험에 나오는것만 공부하자]

전산응용기계제도기능사/컴퓨터응용밀링기능사/컴퓨터응용선반기능사 시험에 나오는것만 공부하자.

※ 전산응용기계제도기능사 필기 과년도 기출문제



1. 미터 보통 나사에서 수나사의 호칭 지름은 무엇을 기준으로 하는가?

   ① 유효 지름

   ② 골지름

   ❸ 바깥 지름

   ④ 피치원 지름

2. 6각 구멍붙이 볼트 M50 X 2 - 6g에서 6g가 나타내는 것은?

   ① 다듬질 정도

   ② 나사의 호칭지름

   ❸ 나사의 등급

   ④ 강도 구분

3. “왼 2줄 M50×2 6H"로 표시된 나사의 설명으로 틀린 것은?

   ① 왼 : 나사산의 감는 방향

   ② 2줄 : 나사산의 줄 수

   ③ M50×2 : 나사의 호칭지름 및 피치

   ❹ 6H : 수나사의 등급

4. 미터 보통나사 M50 x 2 의 설명으로 맞는 것은?

   ① 호칭지름이 50mm이며, 나사 등급이 2급이다.

   ❷ 호칭지름이 50mm이며, 나사 피치가 2mm이다.

   ③ 유효지름이 50mm이며, 나사 등급이 2급이다.

   ④ 유효지름이 50mm이며, 나사 피치가 2mm이다.

5. 볼트의 규격 M12 × 80의 설명으로 맞는 것은?

   ❶ 미터나사 호칭지름이 12mm이다.

   ② 미터나사 골지름이 12mm이다.

   ③ 미터나사 피치가 80mm이다.

   ④ 미터나사 바깥지름이 80mm이다.

6. 도면에 3/8-16UNC-2A로 표시되어있다. 이에 대한 설명 중 틀린 것은?

   ① 3/8은 나사의 지름을 표시하는 숫자이다.

   ② 16은 1인치 내의 나사산의 수를 표시한 것이다.

   ③ UNC는 유니파이 보통나사를 의미한다.

   ❹ 2A는 수량을 의미한다.

7. 어떤 나사의 표시가 좌2줄 M10-7H/6g이다. 이에 대한 설명으로 틀린 것은?

   ① 왼나사

   ② 2줄 나사

   ③ 미터 보통나사

   ❹ 암나사 등급 6g

8. “M20×2"는 미터 가는 나사의 호칭 보기이다. 여기서 2는 무엇을 나타내는가?

   ❶ 나사의 피치

   ② 나사의 호칭지름

   ③ 나사의 등급

   ④ 나사의 경도

9. 수나사의 호칭치수는 무엇을 표시하는가?

   ① 골지름

   ❷ 바깥지름

   ③ 평균지름

   ④ 유효지름

10. 나사의 호칭 지름을 무엇으로 나타내는가?

   ① 피치

   ② 암나사의 안지름

   ③ 유효지름

   ❹ 수나사의 바깥지름

11. 다음은 볼트의 호칭을 나타낸 것이다. 옳게 연결한 것은?

  ① A : 나사의 형식

  ② M12 : 나사의 종류

  ❸ 80 : 호칭길이

  ④ 8.8 : 나사부의 길이

12. 수나사의 크기는 무엇을 기준으로 표시하는가?

   ① 유효지름

   ② 수나사의 안지름

   ❸ 수나사의 바깥지름

   ④ 수나사의 골지름

13. 다음 중 나사의 표시 방법으로 틀린 것은?

   ① 나사산의 감긴 방향이 오른 나사인 경우에는 표시하지 않는다.

   ② 나사산의 줄 수는 한줄 나사인 경우에는 표시하지 않는다.

   ③ 암나사와 수나사의 등급을 동시에 나타낼 필요가 있을 경우는 암나사의 등급, 수나사의 등급 순서로 그 사이에 사선(/)을 넣는다.

   ❹ 나사의 등급은 생략하면 안 된다.

14. 규격치수를 사용하지 않고 수나사와 암나사의 약도를 그릴 때, 각부 치수를 결정하는 기준이 되는 것은?

   ❶ 수나사의 바깥지름

   ② 수나사의 골지름

   ③ 암나사의 안지름

   ④ 암나사의 골지름

15. “M24 - 6H/5g"로 표시된 나사의 설명으로 틀린 것은?

   ① 미터나사

   ② 호칭 지름은 24㎜

   ❸ 암나사 5급

  ④ 수나사 5급

16. 유니파이 나사의 호칭 1/2-13UNC 에서 13이 뜻하는 것은?

   ① 바깥지름

   ② 피치

   ❸ 1인치 당 나사산 수

   ④ 등급

17. 나사의 호칭 "좌 M 10 - 6H / 6g"의 설명으로 틀린 것은?

   ① 왼나사이며, 한 줄 나사이다.

   ② 미터 보통나사로 호칭지름은 10㎜이다.

   ❸ 나사의 리드는 6㎜이다.

   ④ 암나사 등급은 6H이다.

18. 다음의 나사를 설명한 것으로 잘못된 것은?

   ① 왼쪽 2줄 미터가는 나사

   ❷ 수나사로 2줄 나사

   ③ 호칭지름 50㎜

   ④ 나사의 등급은 6H

19. 수나사의 호칭은 무엇을 기준으로 하는가?

   ① 유효 지름

   ② 골지름

   ❸ 바깥지름

   ④ 피치

20. 다음은 나사의 표시방법이다. 설명으로 틀린 것은?

   ① 2줄 왼나사이다.

   ② 미터 가는 나사이다.

   ❸ 유니파이 나사를 의미한다.

   ④ 6H는 나사의 등급을 의미한다.

21. 호칭지름이 50㎜, 피치 2㎜인 미터 가는 나사가 2줄 왼나사로 암나사 등급이 6일 때 KS나사 표시 방법으로 올바른 것은?

   ❶ 좌 2줄 M50×2-6H

   ② 좌 2줄 M50×2-6g

   ③ 왼 2N M50×2-6H

   ④ 왼 2N M50×2-6g

22. 다음 중 나사의 표시 방법으로 틀린 것은?

   ① 나사산의 감긴 방향은 오른 나사인 경우에는 표시하지 않는다.

   ② 나사산의 줄 수는 1줄 나사인 경우에는 표시하지 않는다.

   ③ 나사의 호칭이 다른 암나사와 수나사의 조합을 표시하는 경우에는 나사의 호칭을 같이 쓰고, 그 사이에 사선 '/'을 넣어서 표시한다.

   ❹ 나사의 등급은 생략하면 안된다.

23. 암나사의 호칭지름은 무엇으로 나타내는가?

   ① 암나사의 안지름

   ② 암나사의 유효지름

   ③ 암나사에 맞는 수나사의 유효지름

   ❹ 암나사에 맞는 수나사의 바깥지름

24. M22인 수나사의 표시 중 22는 무엇을 나타내는가?

   ① 나사부의 길이가 22㎜이다.

   ② 완전나사부와 불완전나사부를 합한 길이가 22㎜이다.

   ③ 나사의 유효지름이 22㎜이다.

   ❹ 나사의 바깥지름이 22㎜이다.

25. 호칭지름이 50㎜, 피치 2㎜인 미터 가는 나사가 2줄 왼나사로 암나사 등급이 6일 때 KS나사 표시 방법으로 올바른 것은?

   ❶ 좌 2줄 M50×2 6H

   ② 좌 2줄 M50×2 6g

   ③ 왼 2N M50×2 6H

   ④ 왼 2N M50×2 6g

26. 나사의 호칭 지름은 무엇을 나타내는가?

  ① 피치

  ② 암나사의 안지름

  ③ 유효지름

  ❹ 수나사의 바깥지름
