전산응용기계제도기능사/컴퓨터응용밀링기능사/컴퓨터응용선반기능사 시험에 나오는것만 공부하자.
※ 전산응용기계제도기능사 필기 과년도 기출문제
1. 다음 그림을 15H7-m6의 구멍과 축에 중간 끼워 맞춤을 나타낸 것으로 최대 죔새를 A, 최대 틈새를 B라 할 때 옳은 것은?
❶ A=0.018, B=0.011
② A=0.011, B=0.018
③ A=0.018, B=0.025
④ A=0.011, B=0.025
① 0.025
❷ 0.05
③ 0.07
④ 0.009
3. 끼워맞춤 방식에서 축의 지름이 구멍의 지름보다 큰 경우 조립 전 두 지름의 차를 무엇이라고 하는가?
❶ 죔새
② 틈새
③ 공차
④ 허용차
4. 구멍의 치수가 축의 치수보다 작은 경우 생기는 구멍과 축의 끼워맞춤 관계를 무엇이라 하는가?
① 틈새
② 공차
③ 허용차
❹ 죔새
5. 아래와 같은 구멍과 축의 끼워 맞춤에서 최대 틈새는?
① 0.018
❷ 0.023
③ 0.050
④ 0.027
6. 헐거운 끼워 맞춤에서 구멍의 최소 허용 치수와 축의 최대허용 치수와의 차이 값을 무엇이라 하는가?
① 최대 죔새
② 최대 틈새
③ 최소 죔새
❹ 최소 틈새
① 0
❷ 0.025
③ 0.050
④ 0.089
8. 치수공차와 끼워맞춤에서 구멍의 치수가 축의 치수보다 작을 때, 구멍과 축과의 치수의 차를 무엇이라고 하는가?
① 틈새
❷ 죔새
③ 공차
④ 끼워맞춤
9. 구멍의 최소치수가 축의 최대치수보다 큰 경우이며, 항상 틈새가 생기는 끼워맞춤으로 직선운동이나 회전운동이 필요한 기계부품의 조립에 적용하는 것은?
① 억지 끼워 맞춤
② 중간 끼워 맞춤
❸ 헐거운 끼워 맞춤
④ 구멍기준식 끼워 맞춤
10. 표와 같은 구멍과 축에서 최소 틈새는 얼마인가?
① 0.05
❷ 0.025
③ 0.01
④ 0.075
11. 끼워맞춤에서 최소틈새란 무엇인가?
① 축의 최소 허용치수 - 구멍의 최대 허용치수
② 축의 최대 허용치수 - 구멍의 최소 허용치수
③ 구멍의 최대 허용치수 - 축의 최소 허용치수
❹ 구멍의 최소 허용치수 - 축의 최대 허용치수
❶ 최대죔새 0.018, 최대틈새 0.011
② 최대죔새 0.011, 최대틈새 0.018
③ 최대죔새 0.018, 최대틈새 0.025
④ 최대죔새 0.00, 최대틈새 0.007
13. 구멍의 치수가 Ø50+0.0250 , 축의 치수가 Ø50-0.009-0.025 일 때 최대틈새는 얼마인가?
① 0.025
❷ 0.05
③ 0.07
④ 0.009

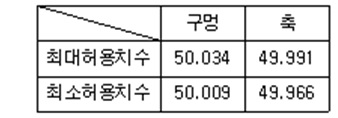

14. 다음 표를 보고 최대 틈새는 얼마인가?
① 0.018
② 0.025
③ 0.043
❹ 0.068
15. 구멍의 치수가 축의 치수보다 클 때, 구멍과 축과의 치수의 차를 무엇이라고 하는가?
❶ 틈새
② 죔새
③ 공차역
④ 치수차
① 0.030
② 0.025
❸ 0.020
④ 0.005
17. 아래와 같은 구멍과 축의 끼워 맞춤에서 최대 죔새는?
❶ 0.035
② 0.021
③ 0.014
④ 0.001
18. 다음 중 억지끼워맞춤 또는 중간끼워맞춤에서 최대 죔새를 나타내는 것은?
① 구멍의 최대 허용 치수 - 축의 최소 허용 치수
② 구멍의 최대 허용 치수 - 축의 최대 허용 치수
③ 축의 최소 허용 치수 - 구멍의 최대 허용 치수
❹ 축의 최대 허용 치수 - 구멍의 최소 허용 치수
① 0.008
❷ 0.028
③ 0.042
④ 0.050
20. 구멍의 최대허용치수가 50.025, 최소허용치수가 50.000 이고, 축의 최대허용치수가 50.050, 최소허용치수가 50.034 일 때 최소 죔새는 얼마인가?
❶ 0.009
② 0.050
③ 0.025
④ 0.034
① 0.033
② 0.008
③ 0.018
❹ 0.042
22. 억지끼워맞춤에서 구멍의 최대허용치수 50.025㎜, 최소허용치수 50.000㎜, 축의 최대허용치수 50.050㎜, 최소허용치수 50.034㎜ 일 때 최소 죔새는 얼마인가?
① 0.025
② 0.034
③ 0.050
❹ 0.009
23. 끼워 맞춤에서 최대 죔새를 구하는 방법은?
❶ 축의 최대 허용 치수 - 구멍의 최소 허용 치수
② 구멍의 최소 허용 치수 - 축의 최대 허용 치수
③ 구멍의 최대 허용 치수 - 축의 최소 허용 치수
④ 축의 최소 허용 치수 - 구멍의 최대 허용 치수
24. 다음 그림은 20H7-p6로 억지 끼워맞춤을 나타내는 것이다. 최대 죔새는?
① 0.001
② 0.014
❸ 0.035
④ 0.043
① 0.001
② 0.027
❸ 0.042
④ 0.067
① 0.020
② 0.032
❸ 0.050
④ 0.002
① 0.008
② 0.017
③ 0.025
❹ 0.033
28. 그림과 같은 ∅ 50H7-r6 끼워맞춤에서 최소 죔새는 얼마인가?
❶ 0.009
② 0.025
③ 0.034
④ 0.05
29. 다음 중 최대 죔새를 나타내는 것은?
① 구멍의 최대 허용 치수 - 축의 최소 허용 치수
❷ 축의 최대 허용 치수 - 구멍의 최소 허용 치수
③ 구멍의 최소 허용 치수 - 축의 최대 허용 치수
④ 축의 최소 허용 치수 - 구멍의 최대 허용 치수
30. 축의 치수 ∅100+0.01+0.02 와 구멍의 치수 ∅100-0.02-0.01 의 최대 죔새와 최소 죔새값은?
① 최대죔새 : 0.05, 최소죔새 : 0.02
❷ 최대죔새 : 0.04, 최소죔새 : 0.02
③ 최대죔새 : 0.04, 최소죔새 : 0.00
④ 최대죔새 : 0.05, 최소죔새 : 0.00
31. 최대 허용치수가 구멍 50.025mm, 축 49.975mm이며 최소 허용치수가 구멍 50.000mm, 축 49.950mm일 때 끼워 맞춤의 종류는?
❶ 헐거운 끼워맞춤
② 중간 끼워맞춤
③ 억지 끼워맞춤
④ 상용 끼워맞춤
32. 최대 허용치수가 구멍 50.025㎜, 축 49.975㎜이며 최소 허용치수가 50.000㎜, 축 49.950㎜일 때 끼워맞춤의 종류는?
① 중간 끼워맞춤
② 억지 끼워맞춤
❸ 헐거운 끼워맞춤
④ 상용 끼워맞춤
33. 다음과 같은 치수가 있을 경우 끼워 맞춤의 종류로 맞는 것은?
① 절대 끼워 맞춤
② 억지 끼워 맞춤
❸ 헐거운 끼워 맞춤
④ 중간 끼워 맞춤
34. 다음과 같은 치수가 있을 경우 끼워 맞춤의 종류로 맞는 것은?
① 헐거운 끼워 맞춤
❷ 억지 끼워 맞춤
③ 중간 끼워 맞춤
④ 상대 끼워 맞춤
35. 구멍의 최소치수가 축의 최대치수보다 큰 경우는 무슨 끼워맞춤인가?
❶ 헐거운 끼워맞춤
② 중간 끼워맞춤
③ 억지 끼워맞춤
④ 강한 억지 끼워맞춤
