컴퓨터응용가공산업기사-숫돌의 원주속도와 연삭기효율[시험에 나오는것만 공부하자]

컴퓨터응용가공산업기사/전산응용기계제도기능사/컴퓨터응용밀링기능사/시험에 나오는것만 공부하자.

※ 컴퓨터응용가공산업기사 필기 과년도 기출문제

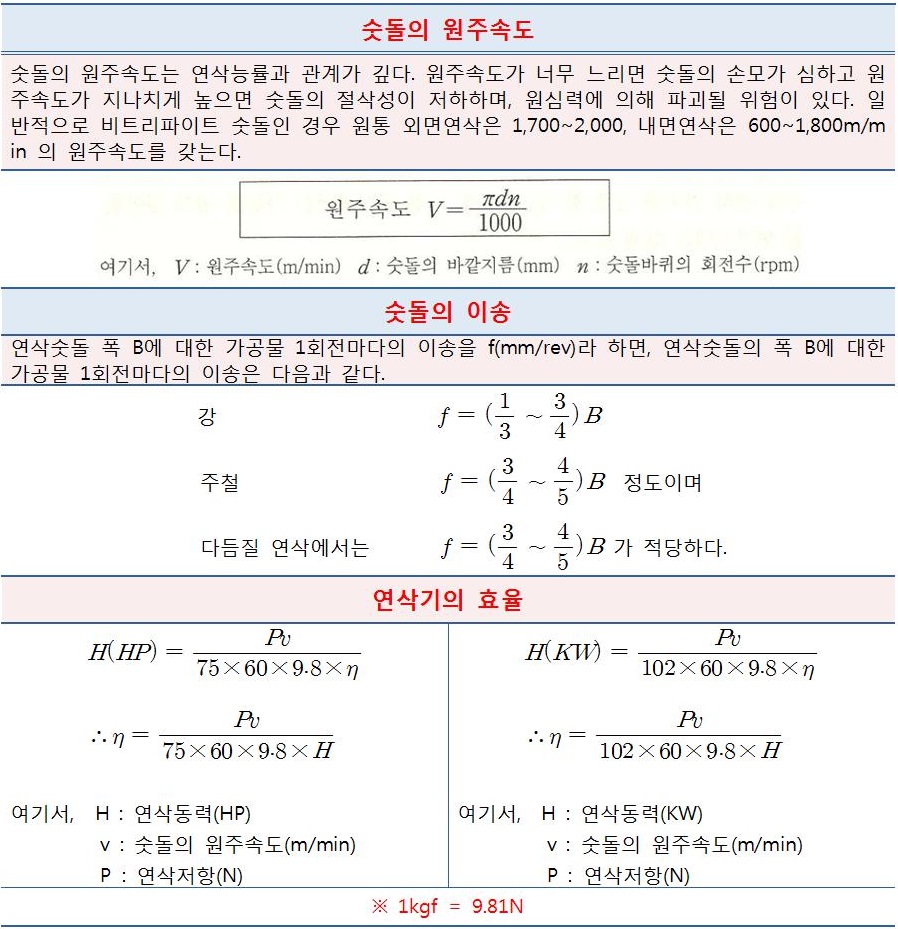

1. 연삭숫돌바퀴의 원주속도를 1800m/min으로 정하였을 때 바깥지름 355mm의 원판형 숫돌

바퀴의 회전수는?

   ① 약 1514rpm             ❷ 약 1614rpm

   ③ 약 1714rpm             ④ 약 1814rpm

2. 비트리 파이드계 연삭숫돌로 내경 연삭을 할 때 일반적으로 공작물의 원주 속도는 몇

m/min 인가? (단, 이 값은 공작물의 재질 등에 따라 일정하지 않다.)

   ① 100~300                   ② 300~600

   ❸ 600~1800                 ④ 1600~2000

3. 평면연삭기에서 연삭숫돌의 원주 속도 v =2500m/min이고, 연삭저항 F = 150 N이며 연삭

기에 공급된 연삭동력이 10kW일 때 연삭기의 효율은 약 얼마인가?

   ① 53 %            ❷ 63 %

   ③ 73 %            ④ 83 %

4. 연삭에서 원주속도를 V(m/min), 숫돌바퀴의 지름을 d(mm)이라면, 숫돌바퀴의 회전수(N)을

구하는 식은?

   ① N=1000d/πd(rpm)                   ❷ N=1000V/πd(rpm)

   ③ N=πV/1000d(rpm)                  ④ N=πd/1000V(rpm)

5. 표면연삭기에서 숫돌의 원주속도 V=2400m/min이고, 연삭력 P=147.15N이다. 이때 연삭기

에 공급된 동력이 10PS라면 이 연삭기의 효율은 몇 %인가?

   ① 70%              ② 75%

   ❸ 80%              ④ 125%

6. 원통 연삭작업에서 공작물 1회전마다의 숫돌 이송이 틀린 것은? (단, f=이송, B=숫돌바퀴의

접촉너비이다.)
