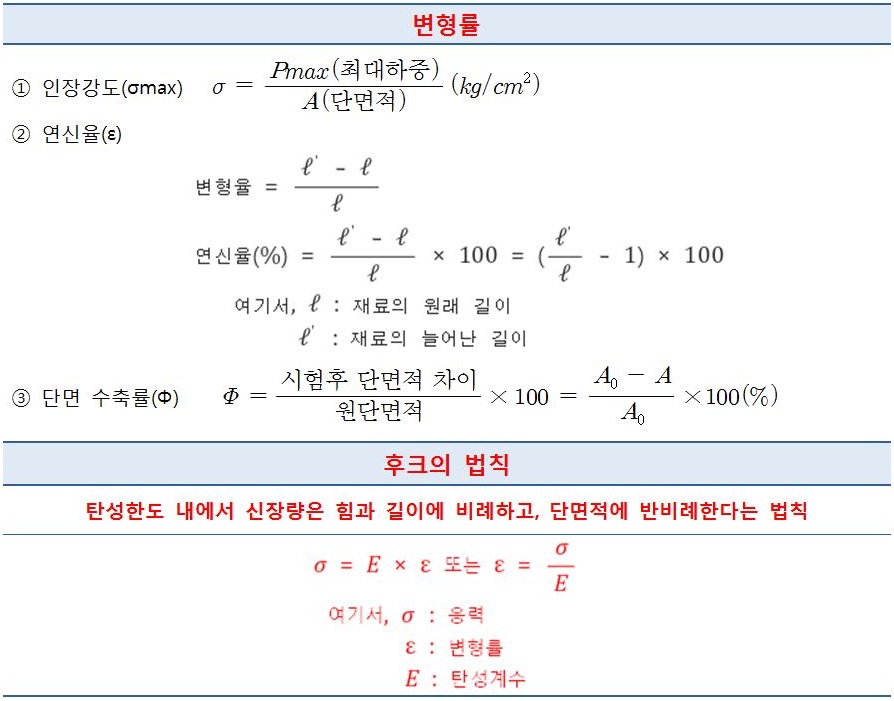

컴퓨터응용가공산업기사-변형율/연신율/단면수축률/후크의법칙

컴퓨터응용가공산업기사/전산응용기계제도기능사/컴퓨터응용밀링기능사/시험에 나오는것만 공부하자.

※ 컴퓨터응용가공산업기사 필기 과년도 기출문제

1. 다음 중 변형률(strain, ε)에 관한 식으로 옳은 것은? (단, ℓ : 재료의 원래길이, λ : 줄거나 늘어난 길

    이, A : 단면적, σ : 작용 응력)

    ① ε = λ×ℓ2                   ② ε = σ/ℓ

    ③ ε = λ/A                     ❹ ε = λ/ℓ

2. 응력-변형률 선도에서 재료가 파괴되지 않고 견딜 수 있는 최대 응력은? (단, 공칭응력을 기준으로

   한다.)

   ① 탄성한도                   ② 비례한도

   ❸ 극한강도                   ④ 상향복점

3. 응력-변형률 선도에서 재료가 견딜 수 있는 최대의 응력을 무엇이라 하는가?

   ① 비례한도                   ② 소성변형

   ③ 항복점                       ❹ 극한강도

4. 연강의 응력-변형률 선도에서 후크의 법칙(Hook's law)이 성립하는 구간으로 알맞은 것은?

   ① 항복점                      ② 극한강도

   ❸ 비례한도                  ④ 소성변형

5. 지름 20mm, 길이 500mm인 탄소강재에 인장하중이 작용하여 길이가 502mm가 되었다면 변형률

    은?

   ① 0.01                          ② 1.004

   ③ 0.02                          ❹ 0.004

6. 『비례한도 이내에서 응력과 변형률은 비례한다.』라는 법칙을 무엇이라 하는가?

    ① 오일러의 법칙        ② 프아송의 법칙

    ③ 아베의 법칙            ❹ 후크의 법칙

7. 길이가 100mm인 봉이 인장 응력을 받았을 때 변형률이 1이라면 변형 후의 전체 길이는?

    ① 50mm                     ② 100mm

    ③ 150mm                   ❹ 200mm

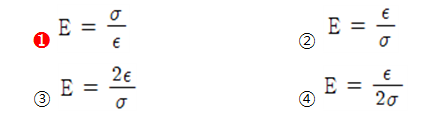

8. 세로탄성계수 E(N/mm2)와 응력 σ(N/mm2), 세로변형률 ε과의 관계식으로 맞는 것은?

9. 지름 20mm, 길이 500mm인 탄소강재에 인장하중이 작용하여 길이가 502mm가 되었다면 변형률

   은?

   ① 0.01                   ② 1.004

   ③ 0.02                   ❹ 0.004

10. 단면 50mm×50mm이고, 길이 100mm의 탄소강재가 있다. 여기에 10kN의 인장력을 길이 방향으로

    주었을 때, 0.4mm가 늘어났다면, 이 때 변형률은 얼마인가?

    ① 0.0025             ❷ 0.004

    ③ 0.0125             ④ 0.025

11. 높이 50mm의 사각봉이 압축하중을 받아 0.004의 변형률이 생겼다고 하면 이 봉의 높이는 얼마로

    되었는가?

    ❶ 49.8mm              ② 49.9mm

    ③ 49.98mm            ④ 49.99mm

12. 세로탄성계수 E(N/mm2)와 응력 σ(N/mm2), 세로변형률 ϵ과의 관계식으로 맞는 것은?

13. 응력-변형률 선도에서 재료가 저항할 수 있는 최대의 응력을 무엇이라 하는가? (단, 공칭응력을 기

    준으로 한다.)

   ① 비례한도(proportional limit)

   ② 탄성한도(elastic limit)

   ③ 항복점(yield point)

   ❹ 극한강도(ultimate strength)
