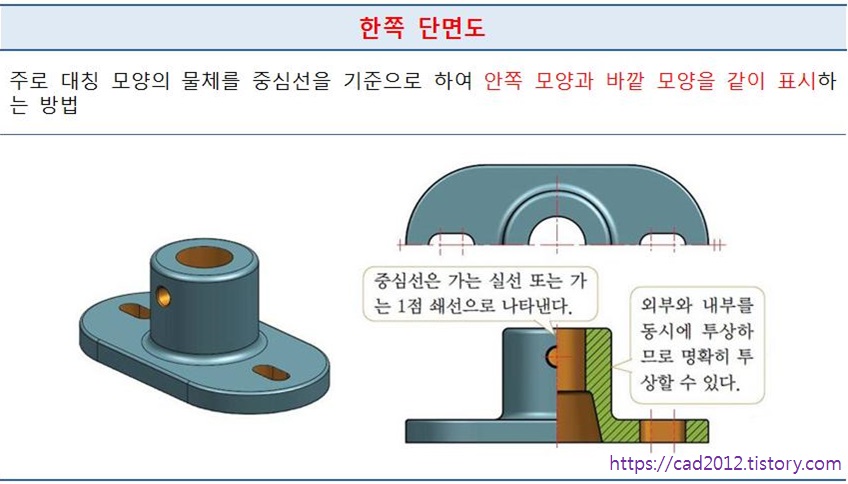

전산응용기계제도기능사 - 한쪽 단면도[시험에 나오는것만 공부하자]

전산응용기계제도기능사/컴퓨터응용밀링기능사/컴퓨터응용선반기능사 시험에 나오는것만 공부하자.

※ 전산응용기계제도기능사 필기 과년도 기출문제



1. 상하 또는 좌우 대칭인 물체의 1/4을 절단하여 기본 중심선을 경계로 1/2은 외부모양, 다른 1/2은 내부모양으로 나타내는 단면도는 ?

   ① 전 단면도

   ❷ 한쪽 단면도

   ③ 부분 단면도

   ④ 회전 단면도

2. 다음은 어느 단면도에 대한 설명인가?

  ❶ 한쪽 단면도

  ② 부분 단면도

  ③ 회전도시 단면도

  ④ 온 단면도

3. 그림과 같은 단면도를 무슨 단면도라 하는가?

   ① 회전도시 단면도

   ② 부분 단면도

   ❸ 한쪽 단면도

   ④ 온 단면도

4. 좌우 또는 상하가 대칭인 물체의 1/4을 잘라내고 중심섬을 기준으로 외형도와 내부 단면도를 나타내는 단면의 도시 방법은?

   ❶ 한쪽 단면도

   ② 부분 단면도

   ③ 회전 단면도

   ④ 온 단면도

5. 대칭형의 물체를 1/4 절단하여 내부와 외부의 모습을 동시에 보여주는 단면도는?

   ① 온 단면도

    ❷ 한쪽 단면도

   ③ 부분 단면도

   ④ 회전도시 단면도

6. 다음 그림과 같은 단면도는?

   ① 온 단면도

   ② 부분 단면도

   ❸ 한쪽 단면도

   ④ 회전도시 단면도

7 대칭인 물체의 외부와 내부를 동시에 볼 수 있도록 물체의 1/4을 절단하여 나타내는 단면도는?

   ① 부분 단면도

   ② 온단면도

   ❸ 한쪽 단면도

   ④ 회전 도시 단면도

8. 좌우 도는 상하가 대칭인 물체의 1/4을 잘라내고 중심선을 기준으로 외형도와 내부 단면도를 나타내는 단면의 도시 방법은?

   ❶ 한쪽 단면도

   ② 부분 단면도

   ③ 회전 단면도

   ④ 온 단면도

9. 대칭인 물체를 1/4 절단하여 물체의 안과 밖의 모양을 동시에 나타낼 수 있는 단면도는?

   ❶ 한쪽단면도

   ② 온단면도

   ③ 부분단면도

   ④ 회전도시 단면도

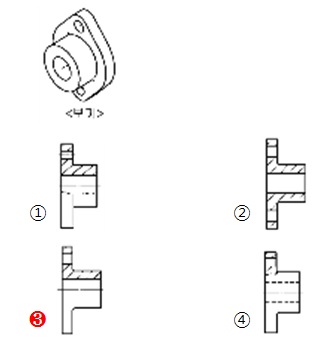

10. 보기의 입체도를 한쪽 단면도로 나타낸 것은?

11. 한 쪽 단면도는 대칭 모양의 물체를 중심선을 기준으로 얼마나 절단하여 나타내는가?

   ① 전체

   ② 1/2

   ❸ 1/4

   ④ 1/3
