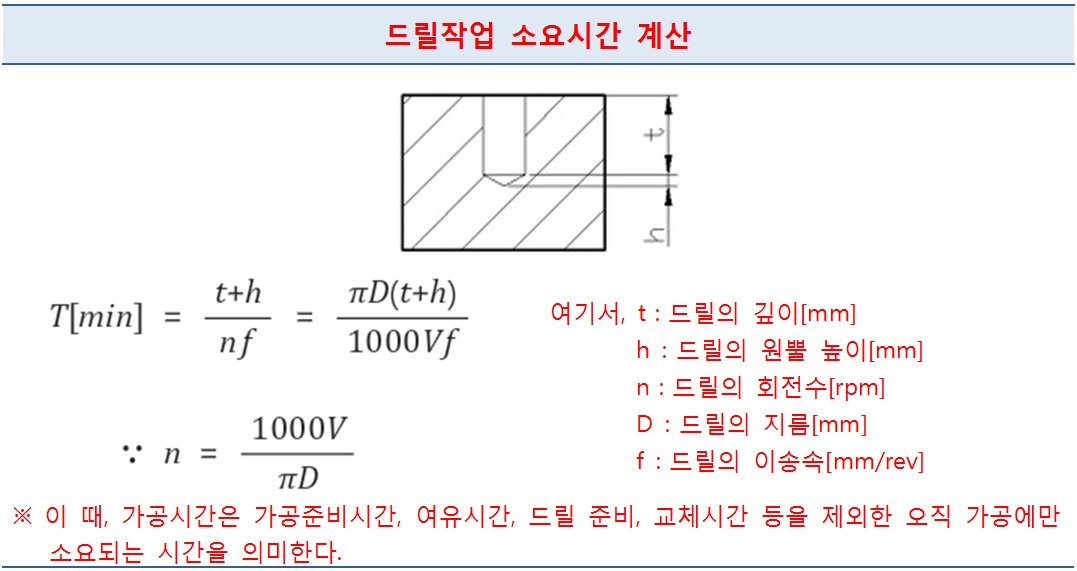

전산응용기계제도기능사 - 드릴 가공 시간 [시험에 나오는것만 공부하자]

전산응용기계제도기능사/컴퓨터응용밀링기능사/컴퓨터응용선반기능사 시험에 나오는것만 공부하자.

※ 전산응용기계제도기능사 필기 과년도 기출문제



1. 두께 30 mm의 탄소강판에 절삭속도 20 m/min, 드릴의 지름 10 mm, 이송 0.2 mm/rev로 구멍을 뚫을 때 절삭 소요시간은 약 몇 분인가?(단, 드릴의 원추 높이는 5.8 mm, 구멍은 관통하는 것으로 한다.)

   ① 0.11

   ❷ 0.28

   ③ 0.75

   ④ 1.11

2. 1회전하는 동안에 드릴의 이송거리는 0.05㎜이고, 드릴끝 원뿔의 높이 1.6㎜, 구멍의 깊이 25㎜ 일 때, 이 구멍을 뚫는데 소요되는 시간은? (단, 절삭속도는 50m/min, 드릴지름은 12㎜이다.)

   ① 약 0.12분

   ② 약 0.8분

   ❸ 약 0.4분

   ④ 약 1분

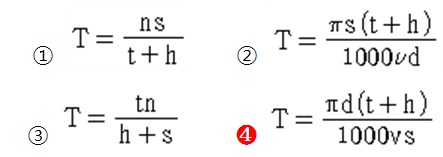

3. 드릴이 1회전 하는 동안에 이송거리를 s[㎜] 라 하고 드릴 끝 원뿔의 높이를 h[㎜] , 구멍의 깊이를 t[㎜] 라 하면 이 구멍을 뚫는데 소요되는 시간 T[min]로 알맞는 것은? (단, ν : 절삭속도 [m/min], d : 드릴의 지름 [㎜] 이다.)

4. 드릴 작업에서 구멍을 뚫을 때 걸리는 시간의 계산 공식은 다음 중 어느 것인가? (단, t : 구멍깊이 [㎜], h : 드릴끝 원뿔높이[㎜], v : 절삭속도 [m/min], s : 드릴1회전당 이송거리[㎜/rev], D : 드릴의 지름[㎜]이다.)

5. 드릴 1회전 하는 동안에 이송거리 s = 0.05 ㎜ 라 하고 드릴 끝 원뿔의 높이 h = 1.6㎜ , 구멍의 깊이 t = 25㎜라 하면 이 구멍을 뚫는 데 소요되는 시간은? (단, 절삭속도 ν = 50 m/min 드릴지름 d = 12 ㎜ 이다.)

  ① 약 0.12 분

  ② 약 0.8 분

  ③ 약 0.4 분

  ❹ 약 1 분
