전산응용기계제도기능사 - 제3각법과 제1각법의 비교[시험에 나오는것만 공부하자]

전산응용기계제도기능사/컴퓨터응용밀링기능사/컴퓨터응용선반기능사 시험에 나오는것만 공부하자.

※ 전산응용기계제도기능사 필기 과년도 기출문제



1. 제1각법과 제3각법의 설명 중 틀린 것은?

   ① 제1각법은 물체를 1상한에 놓고 정투상법으로 나타낸 것이다.

   ❷ 제1각법은 눈→투상면→물체의 순서로 나타낸다.

   ③ 제3각법은 물체를 3상한에 놓고 정투상법으로 나타낸 것이다.

   ④ 한 도면에 제1각법과 제3각법을 같이 사용해서는 안된다.

2. 정투상법으로 물체를 투상하여 정면도를 기준으로 배열할 때 제1각법 또는 제3각법에 관계없이 배열의 위치가 같은 투상도는?

  ① 저면도

  ② 좌측면도

  ③ 평면도

  ➍ 배면도

3. 다음 그림 기호는 정투상 방법의 몇 각법을 나타내는가?

   ① 1각법

   ② 등각 방법

   ❸ 3각법

   ④ 부등각 방법

4. 제3각법과 제1각법의 표준 배치에서 서로 반대 위치에 있는 투상도의 명칭은?

   ❶ 평면도와 저면도

   ② 배면도와 평면도

   ③ 정면도와 저면도

   ④ 정면도와 우측면도

5. 제3각법에 대한 설명으로 틀린 것은?

   ① 투상 원리는 눈→투상면→물체의 관계이다.

   ❷ 투상면 앞쪽에 물체를 놓는다.

   ③ 배면도는 우측면도의 오른쪽에 놓는다.

   ④ 좌측면도는 정면도의 좌측에 놓는다.

6. 제3각법에서 정면도 아래에 배치하는 투상도를 무엇이라 하는가 ?

   ① 평면도

   ② 좌측면도

   ③ 배면도

   ❹ 저면도

7. 제1각법과 제3각법의 설명 중 틀린 것은?

   ① 제1각법은 물체를 1상한에 놓고 정투상법으로 나타낸 것이다.

   ❷ 제각법은 ‘눈→투상면→물체’의 순서로 나타낸 것이다.

   ③ 제3각법은 물체를 3상한에 놓고 정투상법으로 나타낸 것이다.

   ④ 한 도면에 제1각법과 제3각법을 같이 사용해서는 안 된다.

8. 투상법의 종류 중 정투상법에 속하는 것은?

   ① 등각투상법

   ❷ 제3각법

   ③ 사투상법

   ④ 투시도법

9. 정투상도 1각법과 3각법을 비교 설명한 것으로 틀린 것은?

   ① 3각법에서는 저면도는 정면도의 아래에 나타낸다.

   ② 1각법은 평면도를 정면도의 바로 아래에 나타낸다.

   ❸ 1각법에서는 정면도 아래에서 본 저면도를 정면도 아래에 나타낸다.

   ④ 3각법에서 측면도는 오른쪽에서 본 것을 정면도의 바로 오른쪽에 나타낸다.

10. 다음 중에서 3각법의 투시 순서로 옳은 것은?

   ❶ 눈 → 투상면 → 물체

   ② 물체 → 투상면 → 눈

   ③ 물체 → 눈 → 투상면

   ④ 눈 → 물체 → 투상면

11. 아래 그림은 몇 각법인가?

   ① 제 1 각법

   ② 제 2 각법

   ❸ 제 3 각법

   ④ 제 4 각법

12. 다음 중 제3각법에 대한 설명이 아닌 것은?

   ① 투상도는 정면도를 중심으로 하여 본 위치와 같은 쪽에 그린다.

   ② 투상면 뒤쪽에 물체를 놓는다.

   ③ 정면도위쪽에 평면도를 그린다.

   ❹ 정면도의 좌측에 우측면도를 그린다.

13. 다음 중에서 정투상 방법에 대한 설명으로 틀린것은?

   ①제1각법은 눈→물체→투상면 순서로 놓고 투상한다.

   ②제3각법은 눈→투상면→물체 순서로 놓고 투상한다.

   ❸ 한 도면에 제1각법과 제3각법을 혼용하여 사용해도 된다.

   ④제1각법과 제3각법에서 배면도의 위치는 같다.

14. 다음 도면의 표제란에 기입해야 할 1각법 기호로 옳은 것은?

15. 제1각법의 설명으로 틀린 것은?

   ①평면도는 정면도 아래에 배치한다.

   ②눈 → 물체 → 투상면의 순서가 된다.

   ③물체를 투상면의 앞쪽에 놓고 투상한다.

   ❹ 좌측면도는 정면도 좌측에 배치한다.

16. 정투상 방법에 관한 설명 중 틀린 것은?

   ①한국 산업 규격에서는 제3각법으로 도면을 작성하는 것을 원칙으로 한다.

   ❷ 한 도면에 제1각법과 제3각법을 혼용하여 사용해도 된다.

   ③제3각법은 ‘눈→투상면→물체’ 순으로 놓고 투상한다.

   ④ 제1각법에서 평면도는 정면도 밑에 우측면도는 정면도 좌측에 배치한다.

17. 정투상도에서 제1각법을 나타내는 그림 기호는?

18. 정투상법의 제1각법에 의한 투상도의 배치에서 정면도의 위쪽에 놓이는 것은?

   ①우측면도

   ②평면도

   ③배면도

   ❹저면도

19. 다음 중 제3각법의 특징으로 틀린 것은?

   ①도면과 물체의 관련도를 대조하는데 편리하다.

   ②투상도 간의 치수 비교에 편리하다.

   ❸투상 순서는 눈 → 물체 → 투상면이다.

   ④보조투상를 이용하여 물체 모양을 정확히 표현 가능하다.

20. 투상법의 종류 중 정투상법에 속하는 것은?

   ①등각투상법

   ❷ 제3각법

   ③사투상법

   ④투시도법

21. 제3각법에서 정면도 아래에 배치하는 투상도를 무엇이라 하는가?

   ① 평면도

   ② 좌측면도

   ③ 배면도

   ❹ 저면도

22. 제 3각법에 대한 설명으로 틀린 것은?

   ① 투상원리는 눈→투상면→물체의 관계이다.

   ❷ 투상면 앞쪽에 물체를 놓는다.

   ③ 배면도는 우측면도의 오른쪽에 놓는다.

   ④ 좌측면도는 정면도의 좌측에 놓는다.

23. 다음 기호가 나타내는 각법은?

   ① 제 1 각법

   ② 제 2 각법

   ❸ 제 3 각법

   ④ 제 4 각법

24. 왼쪽 입체도 형상을 오른쪽과 같이 도시할 때 표제란에 기입해야 할 각법 기호로 옳은 것은?

25. 도면의 표제란에 사용되는 제1각법의 기호로 옳은 것은?

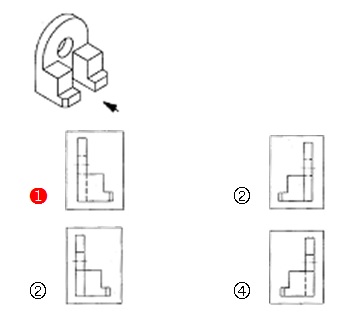

26. 입체도를 화살표(↖) 방향에서 보았을 때 제1각법의 좌측면도로 옳은 것은?

27. 3각법과 1각법의 표준 배치에서 서로 반대 위치에 있는 투상도의 명칭은?

     ❶ 평면도와 저면도

     ② 배면도와 평면도

     ③ 정면도와 저면도

     ④ 정면도와 측면도

28. 정투상 방법으로 물체를 투상하여 정면도를 기준으로 배열할 때 제1각 방법 또는 제3각 방법에 관계없이 배열의 위치가 같은 투상도는?

   ① 저면도

   ② 좌측면도

   ③ 평면도

   ❹ 배면도
