전산응용기계제도기능사 - 치수 배치 방법[시험에 나오는것만 공부하자]

전산응용기계제도기능사/컴퓨터응용밀링기능사/컴퓨터응용선반기능사 시험에 나오는것만 공부하자.

※ 전산응용기계제도기능사 필기 과년도 기출문제

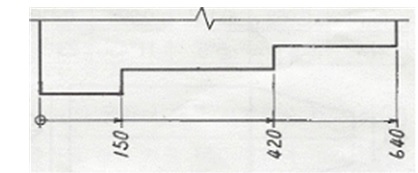

1. 아래 그림과 같은 치수 기입 방법은?

  ① 직렬 치수 기입 방법

  ② 병렬 치수 기입 방법

  ❸ 누진 치수 기입 방법

  ④ 복합 치수 기입 방법

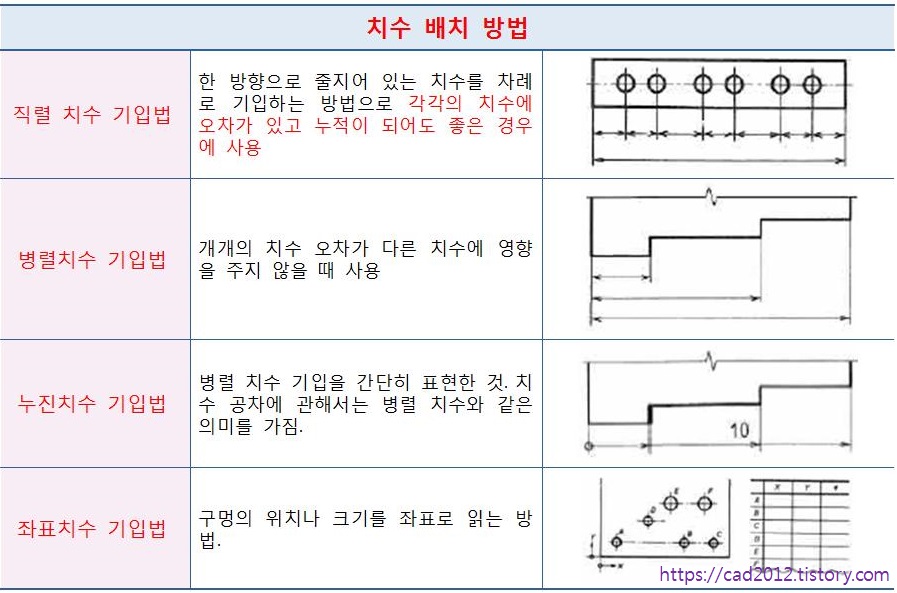

2. 치수의 배치방법 중 개별 치수들을 하나의 열로서 기입하는 방법으로 일반 공차가 차례로 누적되어도 문제없는 경우에 사용하는 치수 배치방법은?

   ❶ 직렬 치수 기입법

   ② 병렬 치수 기입법

   ③ 누진 치수 기입법

   ④ 좌표 치수 기입법

3. 치수 배치 방법 중 치수공차가 누적되어도 좋은 경우에 사용하는 방법은?

   ① 누진치수기입법

   ❷ 직렬치수기입법

   ③ 병렬치수기입법

   ④ 좌표치수기입법

4. 치수기입 중 치수의 배치 방법이 아닌 것은?

   ① 누진치수 기입법

   ② 병렬치수 기입법

   ❸ 가로치수 기입법

   ④ 좌표치수 기입법

5. 그림에서 사용된 치수의 배치 방법으로 옳은 것은?

  ① 직렬 치수 기입

  ❷ 병렬 치수 기입

  ③ 누진 치수 기입

  ④ 좌표 치수 기입

6. 다음 그림과 같은 치수기입 방법은?

  ① 직렬 치수 기입법

  ② 병렬 치수 기입법

  ❸ 누진 치수 기입법

  ④ 좌표 치수 기입법
