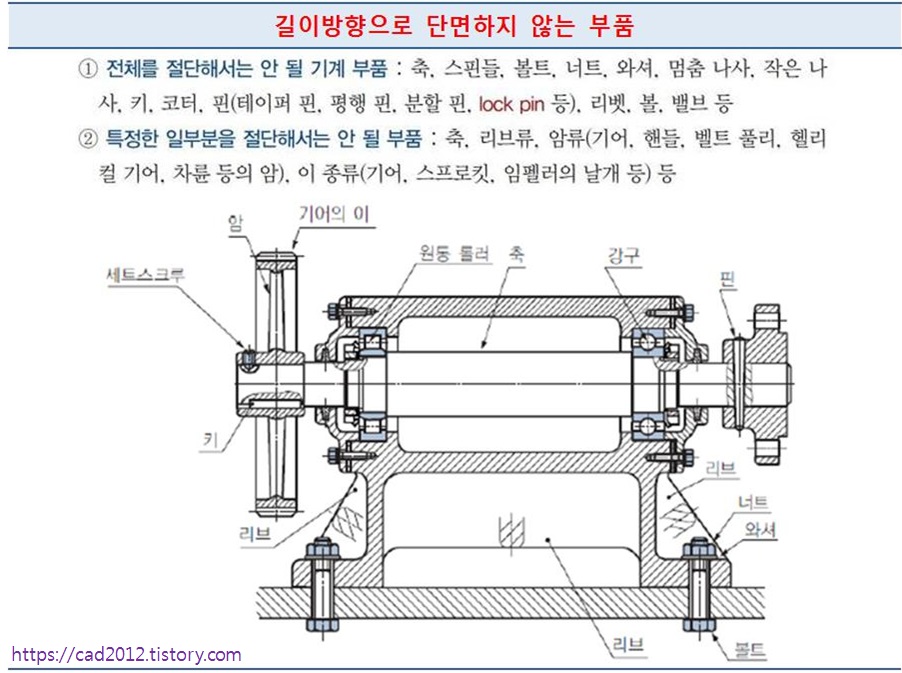

전산응용기계제도기능사 - 길이방향으로 절단하지 않는 부품[시험에 나오는것만 공부하자]

전산응용기계제도기능사/컴퓨터응용밀링기능사/컴퓨터응용선반기능사 시험에 나오는것만 공부하자.

※ 전산응용기계제도기능사 필기 과년도 기출문제



1. 단면도를 나타낼 때 긴 쪽 방향으로 절단하여 도시할 수 있는 것은?

   ① 볼트, 너트, 와셔

   ② 축, 핀, 리브

   ③ 리벳, 강구, 키

   ❹ 기어의 보스

2. 길이 방향으로 단면하여 나타낼 수 있는 것은?

   ① 기어(gear)의 이

   ② 볼트(bolt)

   ③ 강구(steel ball)

   ❹ 파이프(pipe)

3. 다음 기계요소 중 길이 방향으로 단면할 수 있는 부품으로 묶은 것은?

   ① 리브, 바퀴의 암, 기어의 이

   ② 볼트, 너트, 작은 나사

   ③ 축, 핀, 리벳, 키

   ❹ 부시, 칼라, 베어링

4. 다음 중 길이 방향으로 절단하여 도시하여도 좋은 것은?

   ① 축

   ② 볼트

   ③ 키

   ❹ 보스

5. 기계요소 중에서 길이 방향으로 절단하여 단면을 표시할수 있는 것은?

   ① 기어의 이, 바퀴의 암

   ❷ 베어링, 부시

   ③ 볼트, 작은 나사

   ④ 리벳, 키

6. 길이방향으로 절단하여 단면도시 할 수 있는 것은?

   ① 리브 및 암

   ② 키와 핀

   ③ 축

   ❹ 부시

7. 다음의 기계요소들 중 길이 방향으로 단면을 표시할 수 있는 것은?

   ① 축

   ② 핀

   ③ 볼트

   ❹ 몸체

8. 기계 요소 중에서 원칙적으로 길이 방향으로 절단하여 단면을 표시할 수 있는 것은?

   ① 기어의 이, 바퀴의 암

   ❷ 베어링, 부시

   ③ 볼트, 작은 나사

   ④ 리벳, 키

9. 길이 방향으로 절단해서 단면도를 그리지 않아야 하는 부품은?

   ❶ 축

   ② 보스

   ③ 베어링

   ④ 커버

10. 다음은 기계 요소 중에서 원칙적으로 길이 방향으로 절단하여 단면하지 않는 것이다. 틀린 것은?

   ① 축, 키

   ② 리벳, 핀

   ③ 볼트, 작은나사

   ❹ 베어링, 너트

11. 단면도를 나타낼 때 길이 방향으로 절단하여 도시할 수 있는 것은?

   ① 볼트

   ② 기어의 이

   ③ 바퀴 암

   ❹ 풀리의 보스
