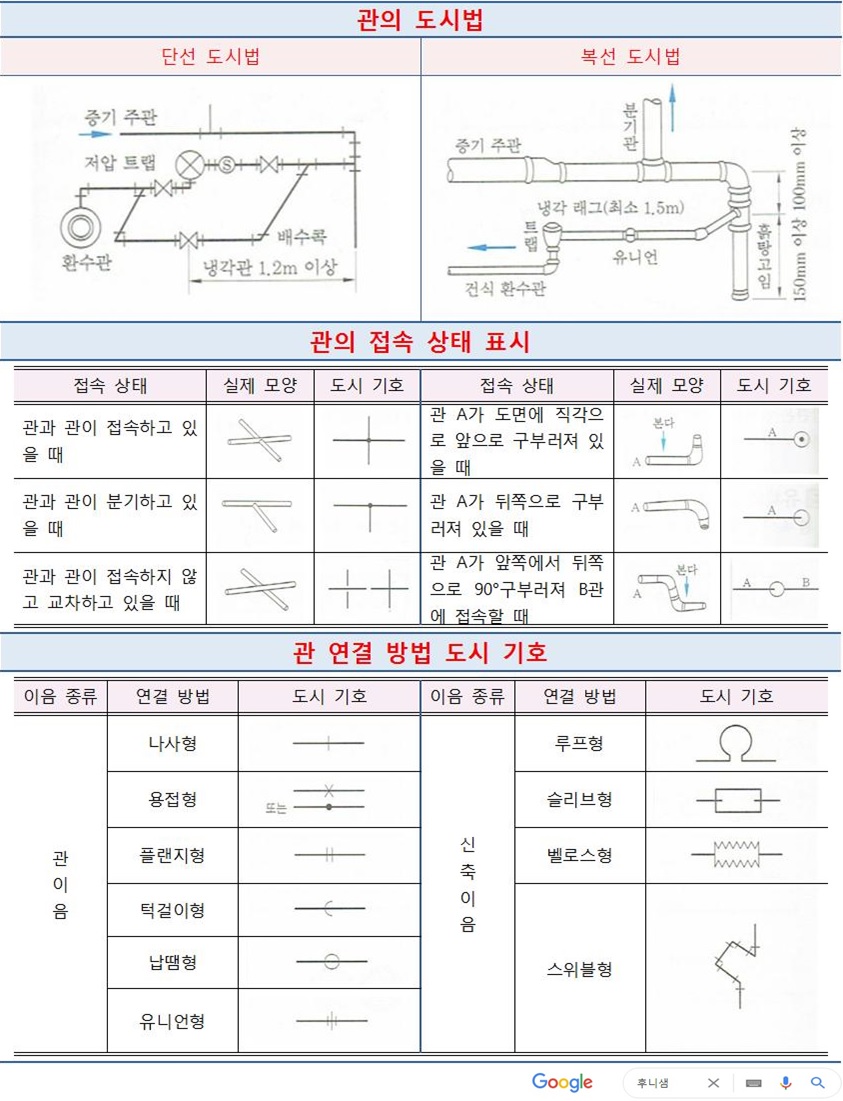

전산응용기계제도기능사-배관도의 제도법및 관의 도시 기호[시험에 나오는것만 공부하자]
[전산응용기계제도기능사] /필기 기출문제 풀이
2021. 3. 23. 14:14
설정
트랙백
댓글
반응형
전산응용기계제도기능사/컴퓨터응용밀링기능사/컴퓨터응용선반기능사 시험에 나오는것만 공부하자.
※ 전산응용기계제도기능사 필기 과년도 기출문제
1. 관의 결합방식 표현에서 유니언식을 나타내는 것은?
2. 배관 작업에서 관과 관을 이을 때 이음 방식이 아닌 것은?
① 나사 이음
② 플랜지 이음
③ 용접 이음
❹ 클러치 이음
3. 관이음 기호 중 유니언 나사이음 기호는?
4. 배관을 도시할 때 관의 접속 상태에서 ‘접속하고 있을 때 - 분기 상태’를 도시하는 방법으로 옳은 것은?
5. 배관제도에서 관의 끝부분이 용접식 캡의 경우를 나타내는 그림 기호는?
6. 다음 관 이름의 그림 기호 중 플랜지식 이음은?
7. 다음 중 관의 결합방식 표시방법에서 유니언식을 나타내는 것은?
8. 다음과 같은 배관설비도면에서 유니온 접속을 나타내는 기호는?
① ①
② ②
❸ ③
④ ④
9. 그림과 같은 단선도시법이 나타내는 것으로 맞는 것은?
① 스케치 배관도
② 투상 배관도
③ 평면 배관도
❹ 등각 배관도
10. 배관도의 치수기입 요령으로 틀린 것은?
① 치수는 관, 관 이음, 밸브의 입구 중심에서 중심까지의 길이로 표시한다.
② 관이나 밸브 등의 호칭 지름은 관선 밖으로 지시선을 끌어내어 표시한다.
❸ 설치 이유가 중요한 장치에서는 단선 도시 방법을 이용한다.
④ 관의 끝 부분에 왼나사를 필요로 할 때에는 지시선으로 나타내어 표시한다.
11. 배관의 상태를 나타내는 정투상 방법 중 관 A가 화면에 직각으로 반대쪽으로 내려가 있는 경우를 나타내는 것은?
12. 관의 접속 표시를 나타낸 것이다. 관이 접속되어 있을 때의 상태를 도시한 것은?
13. 유체의 유량이 30㎥/s이고, 평균 속도가 1.5m/s일 때 관의 안지름은 약 몇 ㎜인가?
① 2059
② 3089
③ 4119
❹ 5045
14. 배관도의 치수기입 방법에 대한 설명 중 틀린 것은?
① 관이나 밸브 등의 호칭 지름은 관선(pipe line) 밖으로 지시선을 끌어내어 표시한다.
② 치수는 관, 관이음, 밸브의 입구 중심에서 중심까지의 길이로 표시한다.
❸ 여러 가지 크기의 많은 관이 근접해서 설치된 장치에서는 단선도시 방법으로 그린다.
④ 관의 끝 부분에 나사가 없거나 왼나사를 필요로 할 때에는 지시선으로 나타내어 표시한다.
15. 배관도의 제도에 대한 설명 중 잘못된 것은?
① 치수는 관, 관이음, 밸브의 입구 중심에서 중심까지의 길이로 표시한다.
② 관이나 밸브 등의 호칭 지름은 복선이나 단선으로 표시된 관선(pipe line) 밖으로 지시선을 끌어내어 표시한다.
③ 배관도에는 단선 도시방법과 복선 도시방법이 있다.
❹ 관이음 기호를 사용하지 않고 관과 관이음을 실물 모양과 같게 나타내는 방법을 단선도시라 한다.
16. 배관도의 치수기입 방법에 대한 설명 중 틀린 것은?
① 파이프나 밸브 등의 호칭 지름은 파이프라인 밖으로 지시선을 끌어내어 표시한다.
② 치수는 파이프, 파이프 이음, 밸브의 목 입구의 중심에서 중심까지의 길이로 표시한다.
❸ 여러 가지 크기의 많은 파이프가 근접해서 설치된 장치에서는 단선도시 방법으로 그린다.
④ 파이프의 끝부분에 나사가 없거나 왼나사를 필요로 할 때에는 지시선으로 나타내어 표시한다.
17. 배관도의 치수기입 방법에 대한 설명 중 틀린 것은?
① 파이프나 밸브 등의 호칭 지름은 파이프라인 밖으로 지시선을 끌어내어 표시한다.
② 치수는 파이프, 파이프 이음, 밸브의 목 입구의 중심에서 중심까지의 길이로 표시한다.
❸ 여러 가지 크기의 많은 파이프가 근접해서 설치된 장치에서는 단선도시 방법으로 그린다.
④ 파이프의 끝부분에 나사가 없거나 왼나사를 필요로 할 때에는 지시선으로 나타내어 표시한다.
18. 배관도의 제도에 대한 설명 중 잘못된 것은?
① 치수는 밸브의 목 입구의 중심에서 중심까지의 길이로 표시한다.
② 파이프의 호칭지름은 복선이나 단선으로 표시된 파이프라인 밖으로 지시선을 끌어내어 표시한다.
③ 배관도에는 단선 도시 방법과 복선 도시방법이 있다.
❹ 파이프이음 기호를 사용하지 않고 파이프와 파이프이음을 실물모양과 같게 나타내는 방법을 단선 도시라 한다.
19. 배관도의 치수기입 방법에 대한 설명이다. 틀린 것은?
① 파이프나 밸브 등의 호칭 지름은 파이프라인 밖으로 지시선을 끌어내어 표시한다.
② 치수는 파이프, 파이프 이음, 밸브의 목 입구의 중심에서 중심까지의 길이로 표시한다.
❸ 여러 가지 크기의 많은 파이프가 근접에서 설치된 장치에서는 단선도시 방법으로 그린다.
④ 파이프의 끝부분에 나사가 없거나 왼나사를 필요로 할 때에는 지시선으로 나타내어 표시한다.
