※ 전산응용기계제도기능사 필기 과년도 기출문제



1. 전체 둘레 현장 용접을 나타내는 보조 기호는?

2. 용접기호에서 그림과 같은 표시가 있을 때 그 의미는?

   ❶ 현장 용접

   ② 일주 용접

   ③ 매끄럽게 처리한 용접

   ④ 이면판재 사용한 용접

3. 그림과 같은 용접부의 용접 지시기호로 옳은 것은?

4. 그림과 같이 가장자리(edge) 용접을 했을 때 용접 기호로 옳은 것은?

5. 다음 용접 이음의 용접기호로 옳은 것은?

6. 용접 지시기호가 나타내는 용접부위의 형상으로 가장 옳은 것은?

7. 다음 그림과 같은 용접점을 용접기호로 바르게 나타낸 것은?



8. 그림과 같이 한쪽 면을 용접하려고 할 때 용접기호로 옳은 것은?

9. 용접부의 기호 도시 방법에 대한 설명 중 잘못된 것은?

   ① 용접부 도시를 위해서는 일반적으로 실선과 점선의 2개의 기준선을 사용한다.

   ② 기준선에서 경우에 따라 점선은 나타내지 않을 수 도 있다.

   ③ 기준선은 우선적으로는 도면 아래 모서리에 평행하도록 표시하고, 여의치 않을 경우 수직으로 표시할 수도 있다.

   ❹ 용접부가 접합부의 화살표쪽에 있다면 용접 기호는 기준선의 점선쪽에 표시한다.

10. 다음 중 플러그 용접 기호는?

11. 다음은 단속필릿 용접부의 주요 치수를 나타낸 기호이다. 기호에 대한 설명으로 틀린 것은?

   ① a : 목 두께

   ② n : 용접부의 개수

   ❸ l : 목 길이

   ④ e : 인접한 용접부간의 간격

Tip. l: 용접부 길이(크레이터부 제외), (e):인접한 용접부 간의 거리(피치), n:용접부의 개수(용접 수), a: 목 두께

12. 용접부 표면의 형상에서 동일 평면으로 다음질함을 표시하는 보조 기호는?

13. 다음 기호 중 화살표 쪽의 표면에 V형 홈 맞대기 용접을 하라고 지시하는 것은?

14. 다음 용접이음의 기본 기호 중에서 잘못 도시된 것은?

15. 그림과 같은 대칭적인 용접부의 기호와 보조기호 설명으로 올바른 것은?

   ❶ 양면 V형 맞대기 용접, 블록형

   ② 양면 필릿 용접, 블록형

   ③ 양면 V형 맞대기 용접, 오목형

   ④ 양면 필릿 용접, 오목형

16. 그림과 같은 용접을 하고자 한다. 기호 표시로 옳은 것은?

17. 용접부의 실제 모양이 그림과 같을 때 용접 기호 표시로 맞는 것은?

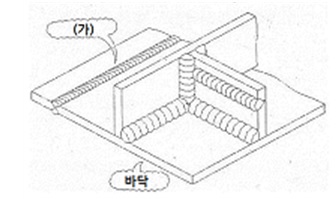

18. 다음 그림에서 (가)부의 용접은 어떤 자세로 작업하는가?

   ① 수평 자세

   ② 수직 자세

   ❸ 아래보기 자세

   ④ 위보기 자세

19. 용접의 기본 기호와 명칭의 연결이 틀린 것은?

20. 다음의 용접 지시기호가 나타내는 용접부위의 형상으로 옳은 것은?

21. 다음 그림은 용접부의 기호 표시방법이다. (가)와 (나)애 대한 설명으로 틀린 것은?

22. 용접부 표면의 형상에서 동일 평면으로 다듬질함을 표시하는 보조 기호는?

23. 용접부 표면 또는 용접부 형상의 보조기호 중 영구적인 이면 판재(backing strip) 사용을 표시하는 기호는?

24. 스풋 용접 이음의 기호는?

25. 용접부 표면의 형상에서 끝단부를 매끄럽게 함을 표시하는 보조 기호는?

26. 다음 중 필릿 용접을 나타내는 기호는?

27. 용접부의 보조기호 중 현장용접 기호는?

28. 용접기호에서 스폿 용접 기호는?

29. 다음 용접기호의 설명으로 옳은 것은?

   ❶ 필릿 용접

   ② 점 용접

   ③ 플러그 용접

   ④ 심 용접

30. 다음 용접이음 중 맞대기 이음은 어느 것인가?

31. 다음 중 필릿 용접을 나타내는 기호는?

32. 다음 중 필릿 용접기호는?

33. 용접부의 기본 기호 중에서 필릿 용접을 나타내는 것은?

34. 다음 용접이음 중 맞대기 이음은 어느 것인가?

35. 다음 중 필릿 용접 기호는 어느 것인가?

36. 그림과 같이 용접하려고 할 때 사용하는 용접기호는?

37. 전체 둘레 현장 용접을 나타내는 보조 기호는?

38. 그림과 같은 용접 기호 기재 방법 설명으로 바르게 된 것은?

   ❶ A:홈 각도

   ② R:표면 보조기호

   ③ L:특별 지시사항

   ④ S:다듬질 방법 기호

39. 용접부의 기호 도시 방법에 대한 설명 중 잘못된 것은?

   ① 설명선은 기선, 화살표, 꼬리로 구성된다.

   ❷ 꼬리는 반드시 그리고 기본기호를 기입한다.

   ③ 화살표는 필요하면 기선의 한 끝에 2개 이상 붙일 수 있다.

   ④ 기선은 보통 수평선으로 하고 기선의 한쪽 끝에는 화살표를 붙인다.
