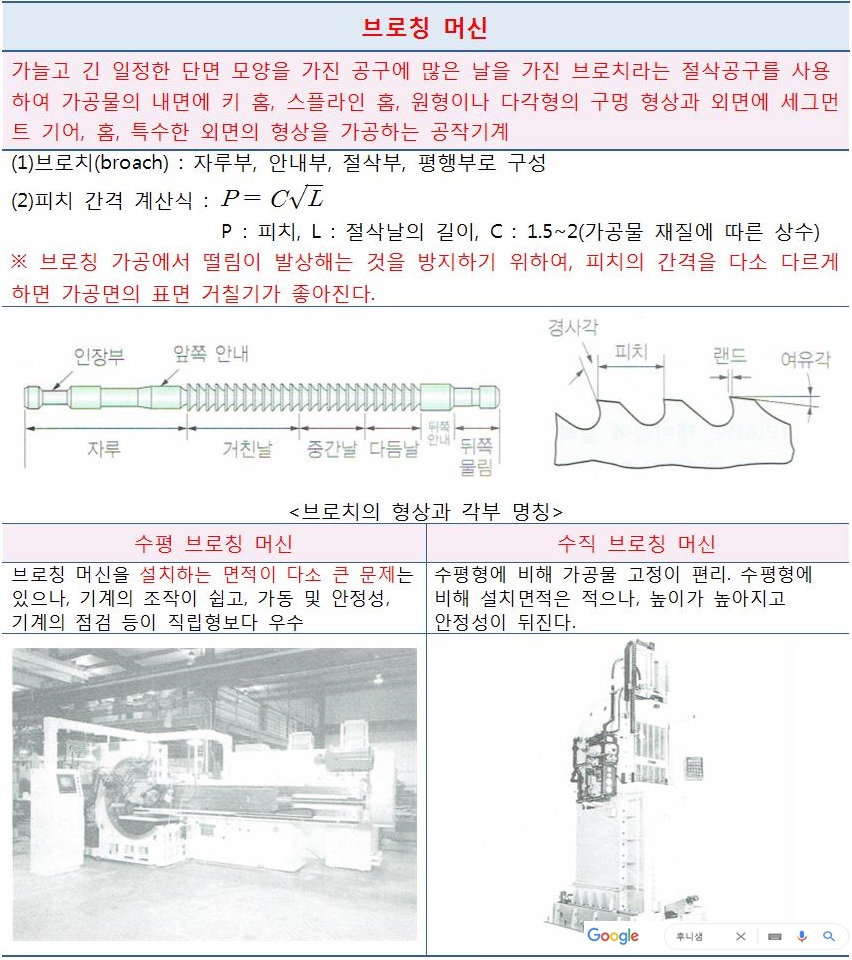

컴퓨터응용가공산업기사-브로칭 가공과 브로치의 형상과 각부 명칭

컴퓨터응용가공산업기사/전산응용기계제도기능사/컴퓨터응용밀링기능사/시험에 나오는것만 공부하자.

※ 컴퓨터응용가공산업기사 필기 과년도 기출문제

1. 브로치 절삭날 피치를 구하는 식은? (단, P = 피치, L = 절삭날의 길이, C는 가공물 재질에

따른 상수이다.)

2. 브로칭 머신에 사용하는 절삭공구 브로치의 피치 간격을 일정하게 하지 않는 이유는?

   ① 난삭재 가공            ❷ 떨림 발생 방지

   ③ 가공시간 단축        ④ 칩 처리용이

3. 브로칭머신의 절삭공구인 브로치의 구조에 해당되지 않는 것은?

   ① 자루부                  ② 절삭부

   ③ 안내부                 ❹ 경사부

4. 제품의 형상과 모양, 크기, 재질에 따라 제작된 공구로서 압입 또는 인발에 의한 가공방법

으로 대량생산에 적합한 장비는?

   ① 세이퍼                      ② 머시닝센터

   ❸ 브로칭머신             ④ CNC선반

5. 브로치 가공에 대한 설명 중 옳지 않은 것은?

   ① 가공 흠의 모양이 복잡할수록 느린 속도로 가공한다.

   ② 절삭 깊이가 너무 작으면 인선의 마모가 증가한다.

   ❸ 브로치는 떨림을 방지하기 위하여 피치의 간격을 같게 한다.

   ④ 절삭량이 많고 길이가 길 때에는 절삭날 수를 많게 한다.

6. 브로칭(broaching)에 관한 설명 중 틀린 것은?

   ① 제작과 설계에 시간이 소요되며 공구의 값이 고가이다.

   ② 각 제품에 따라 브로치의 제작이 불편하다.

   ③ 키 홈. 스플라인 홈 등을 가공하는데 사용한다.

   ❹ 브로치 압입방법에서는 나사식, 기어식, 공압식이 있다.

7. 브로칭머신에서 브로치를 인발 또는 압입하는 방법에 속하지 않는 것은?

   ① 나사식           ② 기어식

   ③ 유압식           ❹ 압출식

8. 선반기공에서 양 센터작업에 사용되는 부속품이 아닌 것은?

   ① 돌림판           ② 돌리개

   ③ 맨드릴           ❹ 브로치

9. 브로칭 머신을 이용한 가공방법으로 틀린 것은?

   ① 키 홈                    ❷ 평면 가공

   ③ 다각형 구멍        ④ 스플라인 홈

10. 풀리(pulley)의 보스(boss)에 키 홈을 가공하려 할 때 사용되는 공작기계는?

   ① 보링 머신                ② 호빙 머신

   ③ 드릴링 머신            ❹ 브로칭 머신

11. 입자를 이용한 가공법이 아닌 것은?

   ① 래핑                  ❷ 브로칭

   ③ 배럴가공          ④ 액체 호닝

12. 브로칭 가공의 특징에 관한 설명으로 틀린 것은?

   ❶ 브로치 공구의 제작이 쉽다.

   ② 주로 대량생산에만 이용된다.

   ③ 균일한 다듬질 면을 얻을 수 있다.

   ④ 다양한 단면 형상의 공작물을 가공할 수 있다.

13. 가늘고 긴 일정한 단면모양을 가진 공구를 사욯아여 가공물의 내면에 키 홈, 스플라인 홈,

원형이나 다각형의 구멍 형상과 외면에 세그먼트 기어, 홈, 특수한 외면의 형상을 가공하는

공작기계는?

   ① 기어 셰이퍼(gear shaper)

   ② 호닝 머신(honong machine)

   ③ 호빙 머신(hobbing machine)

   ❹ 브로칭 머신(broaching machine)

14. 브로칭 머신에 사용하는 절삭공구 브로치의 피치 간격을 일정하게 하지 않는 이유로 옳은

것은?

   ① 난삭재 가공            ② 칩 처리용이

   ③ 가공시간 단축        ❹ 떨림 발생 방지

15. 가늘고 긴 일정한 단면 모양을 가진 공구에 많은 날을 가진 절삭 공구가 사용되며, 공작물

의 홈을 빠르게 가공할 수 있어 대량생산에 적합한 가공 방법은?

   ① 보링(boring)              ② 태핑(tapping)

   ③ 셰이핑(shaping)        ❹ 브로칭(broaching)
