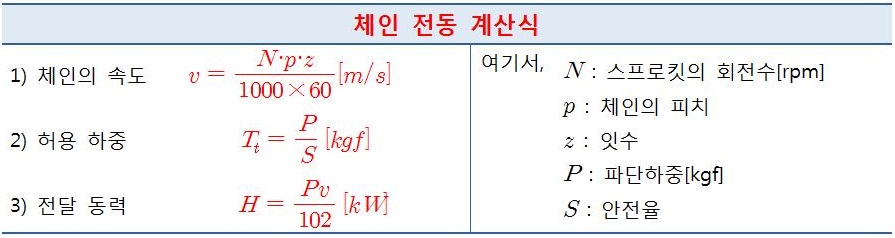

컴퓨터응용가공산업기사-체인 전동 계산식[체인의 속도/허용 하중/전달 동력]

컴퓨터응용가공산업기사/전산응용기계제도기능사/컴퓨터응용밀링기능사/시험에 나오는것만 공부하자.

※ 컴퓨터응용가공산업기사 필기 과년도 기출문제

1. 잇수가 20개인 스프로킷 휠이 롤러 체인을 통해 8kW의 동력을 받고 있다. 이 스프로킷 휠의 회전

수는 약 몇 rpm인가? (단, 파단하중은 22.1kN, 안전율은 15, 피치는 15.88mm이며, 부하보정계수는

고려하지 않는다.)

   ① 505                ❷ 1026

   ③ 1650              ④ 1868

2. 잇수 32, 피치 12.7mm, 회전수 500rpm의 스프로킷 휠에 50번 롤러 체인을 사용하였을 경우 전달동

력은 약 몇 kW인가? (단, 50번 롤러 체인의 파단하중은 22.10kN, 안전율은 15이다.)

   ① 7.8                   ② 6.4

   ③ 5.6                   ❹ 5.0

3. 체인 동력장치에서 스프로킷 휠의 피치가 15.875mm, 잇수가 30, 체인의 평균속도가 4.8m/s이라면,

스프로킷의 회전수는 약 몇 rpm인가?

   ① 300                 ② 400

   ③ 500                 ❹ 600

4. 체인 피치가 15.875mm, 잇수 40, 회전수가 500rpm이면 체인의 평균속도는 약 몇 m/s인가?

   ① 4.3                   ❷ 5.3

   ③ 6.3                   ④ 7.3

5. 다음 중 정숙하고 원활한 운전과 고속회전이 필요할 때 적당한 체인은?

   ❶ 사일런스 체인(silent chain)            ② 코일 체인(coil chain)

   ③ 룰러 체인(roller chain)                    ④ 블록 체인(block chain)

6. 다음 중 다른 전동방식과 비교하여 체인전동방식의 일반적인 특징에 해당하지 않는 것은?

   ① 미끄럼이 없는 일정한 속도비를 얻을 수 있다.

   ② 초장력이 필요 없으므로 베어링의 마멸이 적다.

   ❸ 고속회전에 적당하다.

   ④ 전동 효율이 95% 이상으로 좋다.

7. 롤러 체인 전동에서 체인의 파단하중이 1.96kN이고, 체인의 회전속도가 3m/s이며, 안전율(safety

factor)을 10으로 할 때 전달 동력은 약 몇 W인가?

   ① 467               ❷ 588

   ③ 712              ④ 843

8. 다음 중 정숙하고 원활한 운전을 하고, 특히 고속 회전이 필요할 때 적합한 체인은?

   ❶ 사일런트 체인(Silient chain)

   ② 코일 체인(Coil chain)

   ③ 롤러 체인(Roller Chain)

   ④ 블록 체인(Block Chain)
