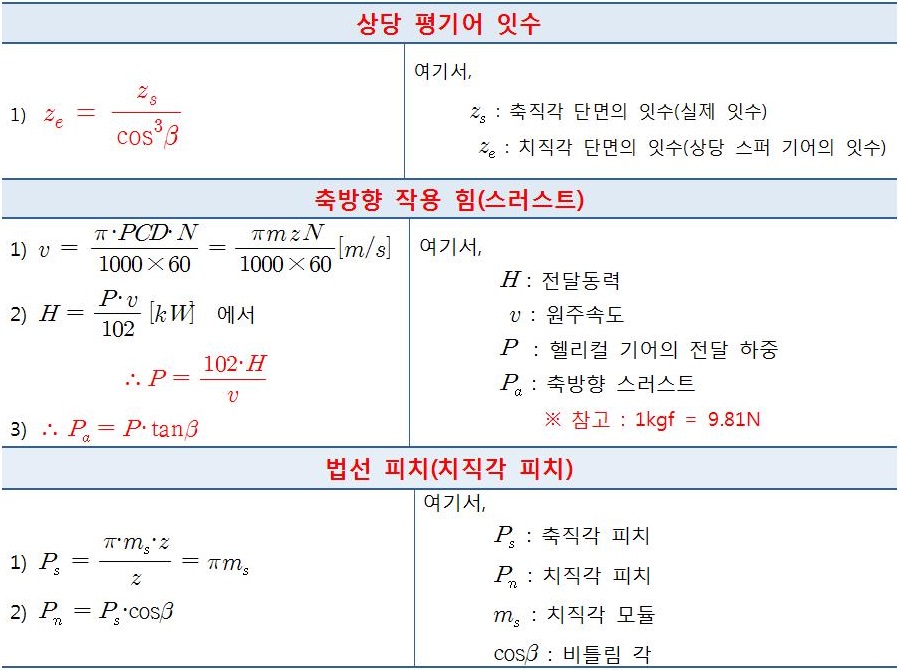

컴퓨터응용가공산업기사-기어의계산식[상당평기어의잇수/축방향작용힘/법선피치/치직각피치]

컴퓨터응용가공산업기사/전산응용기계제도기능사/컴퓨터응용밀링기능사/시험에 나오는것만 공부하자.

※ 컴퓨터응용가공산업기사 필기 과년도 기출문제

1. 원주속도가 4m/s로 18.4kW의 동력을 전달하는 헬리컬기어에서 비틀림각이 30°일 때 축방향으로 작

용하는 힘(추력)은 약 몇 kN인가?

   ① 1.8           ② 2.3

   ❸ 2.7           ④ 4.0

2. 작은 기어의 잇수가 50, 비틀림각이 20°인 헬리컬 기어의 상당평기어의 잇수는 약 몇 개인가?

   ① 40             ② 50

   ❸ 60             ④ 70

3. 헬리컬 기어에서 잇수가 50, 비틀림각이 20°일 경우 상당평기어 잇수는 약 몇 개인가?

   ① 40              ② 50

   ❸ 60              ④ 70

4. 표준 스퍼기어에서 모듈 5, 잇수 17개, 압력각이 20° 라고 할 때, 법선피치(pn)은 약 몇 mm 인가?

   ① 18.2           ❷ 14.8

   ③ 15.6           ④ 12.4

5. 표준 스퍼기어에서 모듈 4, 잇수 21개, 압력각이 20° 라고 할 때, 법선피치(pn)은 약 몇 mm인가?

   ❶ 11.8             ② 14.8

   ③ 15.6             ④ 18.2
