컴퓨터응용가공산업기사-리벳 이음의 효율[강판의 효율]

컴퓨터응용가공산업기사/전산응용기계제도기능사/컴퓨터응용밀링기능사/시험에 나오는것만 공부하자.

※ 컴퓨터응용가공산업기사 필기 과년도 기출문제

1. 1줄 겹치기 리벳 이음에서 리벳의 수는 3개, 리벳 지름은 18mm, 작용 하중은 10kN일 때 리벳 하나

에 작용하는 전단응력은 약 몇 MPa인가?

   ① 6.8                    ❷ 13.1

   ③ 24.6                 ④ 32.5

2. 10kN의 인장하중을 받는 1줄 겹치기 이음이 있다. 리벳의 지름이 16mm라고 하면 몇 개 이상의 리

벳을 사용해야 되는가? (단, 리벳의 허용전단응력은 6.5MPa이다.)

   ① 5                      ② 6

   ③ 7                      ❹ 8

3. 147kN의 인장하중을 받는 강판이 양쪽 덮개판 리벳 이음으로 연결되어 있다. 리벳의 지름이 13mm

라면 리벳의 수는 몇 개 이상을 사용하면 좋은가? (단, 리벳의 허용전단응력은 50Mpa이고, 양쪽 덮

개판 이음에 따른 전단면 개수는 1.8로 한다.)

   ❶ 13개                 ② 11개

   ③ 9개                   ④ 7개

4. 판의 두께 12mm, 리벳의 지름 19mm, 피치 50mm인 1줄 겹치기 리벳 이음을 하고자 한다. 한 피치

당 12.26kN의 하중이 작용할 때 생기는 인장응력과 리벳이음의 판의 효율은 각각 얼마인가?

   ① 32.96MPa, 76%             ❷ 32.96MPa, 62%

   ③ 16.98MPa, 76%             ④ 16.98MPa, 62%

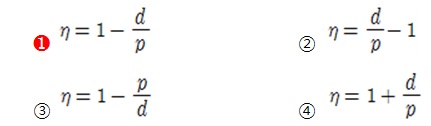

5. 리벳이음에서 리벳 지름 d, 피치를 p라 할 때 강판의 효율 η로 옳은 것은? (단, 1줄 리벳 겹치기 이

음이다.)

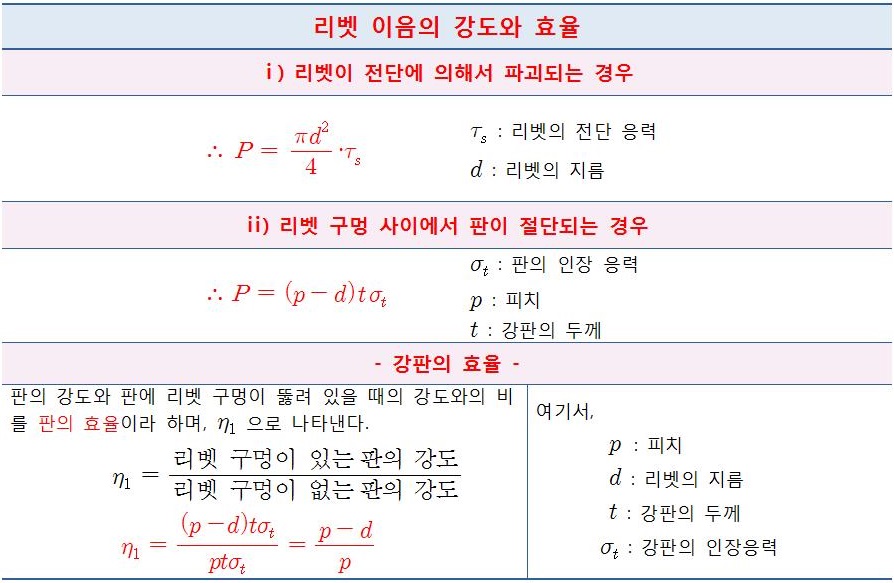

6. 1줄 리벳 겹치기 이음에서 강판의 효율(η1)을 나타내는 식은? (단, p:리벳의 피치, d=리벳구멍의 지

름, t=강판의 두께, σt=강판의 인장응력이다.)

7. 두께 10mm 강판을 지름 20mm 리벳으로 한줄 겹치기 리벳 이름을 할 때 리벳에 발생하는 전단력

과 판에 작용하는 인장력이 같도록 할 수 있는 피치는 약 몇mm인가? (단, 리벳에 작용하는 전단응

력과 판에 작용하는 인장응력은 동일하다고 본다.)

   ❶ 51.4                   ② 73.6

   ③ 163.6                ④ 205.6

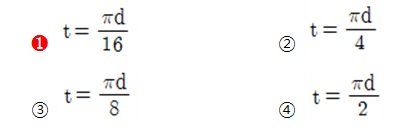

8. 1줄 겹치기 리벳 이음에서 피치는 리벳 지름의 3배이고, 리벳의 전단력과 강판의 인장력이 같을 때,

강판 두께(t)와 리벳지름(d)과의 관계는?(단, 강판에서 발생하는 인장응력은 리벳에서 발생하는 전단

응력의 2배이다.)

9. 강판의 두께는 14mm, 리벳지름은 17mm, 리벳의 피치는 48mm인 1줄 겹치기 리벳이음에서 1피치

마다 10kN의 하중이 작용할 때 강판의 효율은? (단, 리벳 구멍의 지름은 리벳의 지름과 같다고 가정

한다.)

   ① 51.76%              ② 55.12%

   ③ 60.34%              ❹ 64.58%

10. 다음과 같은 리벳에 작용하는 강도 중 가장 중요하게 고려해야 할 강도는? (단, 판이 아닌 리벳만

을 고려한다.)

   ① 압축강도              ❷ 전단강도

   ③ 비틀림강도          ④ 굽힘강도
