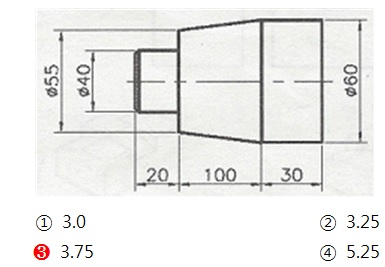

1. 그림과 같이 테이퍼를 가공할 때 심압대의 편위량은 몇 mm 인가?

2. 선반에서 그림과 같이 테이퍼 가공을 하려 할 때, 필요한 심압대의 편위량은 몇 mm인가?

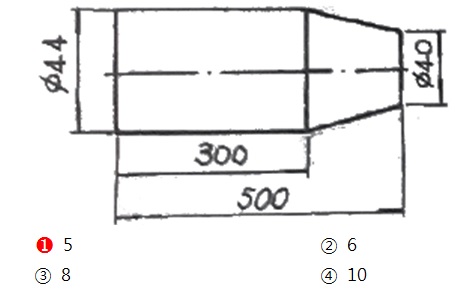

3. 다음 [그림]과 같은 테이퍼를 선반에서 가공하려고 한다. 심압대를 편위시켜 가공하려면 심압대를 몇 mm 이동시켜야 하는가?(단. 단위는 mm 이다.)

4. 선반에서 다음 테이퍼 공식은 어떤 방법으로 테이퍼를 가공할 때 사용하는 것인가?

   ① 복식 공구대를 경사시키는 방법

   ② 테이퍼 절삭장치를 사용한 방법

   ❸ 심압대를 편위 시키는 방법

   ④ 백오프(bark off) 장치를 이용하는 방법

5. 심압대를 이용하여 큰 쪽 지름이 ø 10 이고 작은 쪽 지름이 ø 6인 테이퍼를 가공하려 할 때 편위량(㎜)은? (단, 가공물 전체가 테이퍼임)

   ❶ 2

   ② 3

   ③ 4

   ④ 6

6. 선반 테이퍼 깎기에서 테이퍼부의 작은 끝의 지름이 35.91㎜, 큰 끝의 지름이 41.27㎜, 길이가 203.7㎜이며, 재료의 전 길이는 320㎜의 것을 깎으려고 한다. 심압대 센터의 편위 거리는?

   ① 약 0.71㎜

   ❷ 약 4.21㎜

   ③ 약 6.71㎜

   ④ 약 8.21㎜

7. 선반에서 테이퍼의 큰 지름 D = 40㎜, 작은지름 d = 30㎜, 테이퍼의 길이 ℓ =100㎜, 일감 전체의 길이 L = 300㎜ 일 때 심압대의 편위량은 몇㎜인가?

   ① 6

   ② 8

   ❸ 15

   ④ 22

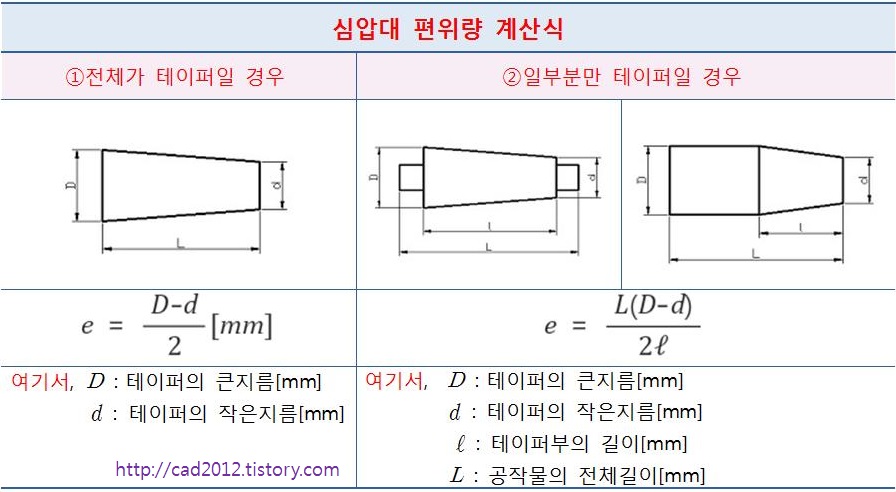

8. 선반에서 테이퍼 작업을 할 경우 전체길이에 대한 심압대 편위량 X를 구하는 식으로 옳은 것은? (단, D=테이퍼의 큰지름, d=테이퍼의 작은지름, ℓ=테이퍼의 길이, L=공작물의 전체길이이다.)

   ① X = (D-d)/ℓ

   ❷ X = (D-d)L/2ℓ

   ③ X = (D-d)/L

   ④ X = (D-d)ℓ/2L
