전산응용기계제도기능사 - 기어의 도시법[시험에 나오는것만 공부하자]

전산응용기계제도기능사/컴퓨터응용밀링기능사/컴퓨터응용선반기능사 시험에 나오는것만 공부하자.



※ 전산응용기계제도기능사 필기 과년도 기출문제

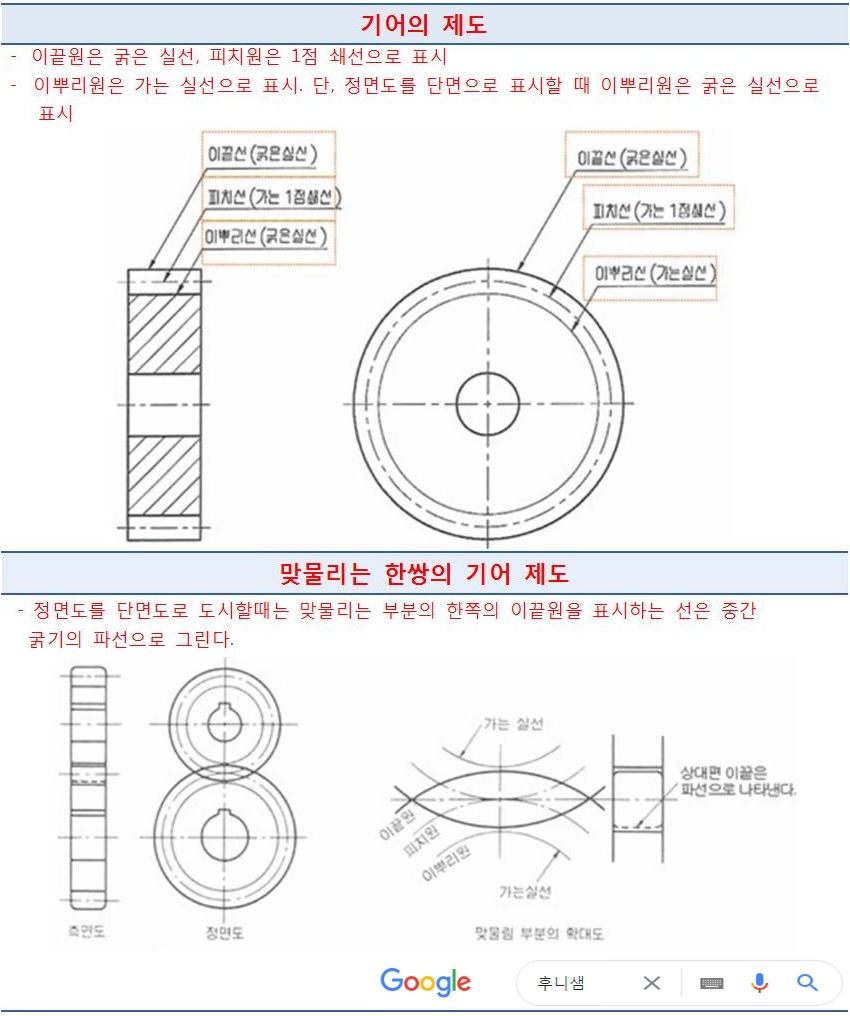

1. 스퍼 기어의 도시방법에 대한 설명으로 틀린 것은?

   ① 축에 직각인 방향으로 본 투상도를 주 투상도로 할 수 있다.

   ② 잇봉우리원은 굵은 실선으로 그린다.

   ③ 피치원은 가는 1점 쇄선으로 그린다.

   ❹ 축 방향으로 본 투상도에서 이골원은 굵은 실선으로 그린다.

2. 스퍼기어의 도시법에 관한 설명으로 옳은 것은?

   ① 피치원은 가는 실선으로 그린다.

   ② 잇봉우리원은 가는 실선으로 그린다.

   ③ 축에 직각인 방향에서 본 그림은 단면으로 도시할 때 이골의 선은 가는 실선으로 표시한다.

   ❹ 축방향에서 본 이골원은 가는 실선으로 표시한다.

3. 스퍼기어 제도 시 축 방향에서 본 그림에서 이골원은 어느 선으로 나타내는가?

   ❶ 가는 실선

   ② 가는 파선

   ③ 가는 1점 쇄선

   ④ 가는 2점 쇄선

4. 기어제도 시 잇봉우리원에 사용하는 선의 종류는?

   ① 가는 실선

   ❷ 굵은 실선

   ③ 가는 1점 쇄선

   ④ 가는 2점 쇄선

5. 기어의 도시방법에 대한 설명 중 틀린 것은?

   ① 기어 소재를 제작하는데 필요한 치수를 기입한다.

   ② 잇봉우리원은 굵은 실선, 피치원은 가는 1점 쇄선으로 그린다.

   ③ 헬리컬 기어를 도시할 때 잇줄 방향은 보통 3개의 가는 실선으로 그린다.

   ❹ 맞물리는 한쌍의 기어에서 잇봉우리원은 가는 1점 쇄선으로 그린다.

Tip. 헬리컬 기어는 이의 모양이 비틀려 있다. 이 때 잇줄의 방향을 나타내는 데는 보통 3개의 가는 실선으로 그리며, 단면으로 도시할 때에는 잇줄 방향을 3개의 가는 이점 쇄선으로 그린다.

6. 스퍼기어 도시법에서 잇봉우리원을 나타내는 선의 종류는?

   ① 가는 실선

   ❷ 굵은실선

   ③ 가는 1점 쇄선

   ④ 가는 2점 쇄선

7. 기어의 도시 방법으로 옳은 것은?(단, 단면도가 아닌 일반 투상도로 나타낼 때로 가정한다.)

   ① 잇봉우리원은 가는 실선으로 그린다.

   ❷ 피치원을 가는 1점 쇄선으로 그린다.

   ③ 이골원은 가는 2점 쇄선으로 그린다.

   ④ 잇줄 방향은 보통 2개의 굵은 실선으로 그린다.

8. 기어의 도시 방법을 나타낸 것 중 틀린 것은?

   ① 이끝원은 굵은 실선으로 그린다.

   ② 피치원은 가는 1점 쇄선으로 그린다.

   ❸ 단면으로 표시할 때 이뿌리원은 가는 실선으로 그린다.

   ④ 잇줄 방향은 보통 3개의 가는 실선으로 그린다.

9. 기어의 제도방법 중 틀린 것은?

   ① 축 방향에서 본 이끝원은 굵은 실선으로 표시한다.

   ② 축 방향에서 본 피치원은 가는 1점 쇄선으로 표시한다.

   ❸ 서로 물려 있는 한 쌍의 기어에서 맞물림부의 이끝원은 가는 실선으로 표시한다.

   ④ 베벨 기어 및 웜 휠의 축 방향에서 본 그림에서 이뿌리원은 생략하는 것이 보통이다.

10. 스퍼 기어에서 축 방향에서 본 투상도의 이뿌리원을 나타내는 선은?

   ① 가는 1점 쇄선

   ❷ 가는 실선

   ③ 굵은 실선

   ④ 가는 2점 쇄선

11. 기어의 도시방법을 설명한 것 중 틀린 것은?

   ❶ 피치원은 굵은 실선으로 그린다.

   ② 잇봉우리원은 굵은 실선으로 그린다.

   ③ 이골원은 가는 실선으로 그린다.

   ④ 잇줄 방향은 보통 3개의 가는 실선으로 그린다.

12. 스퍼기어를 축 방향으로 단면 투상할 경우 도시방법으로 틀린 것은?

   ① 이끝원은 굵은 실선으로 그린다.

   ② 피치원은 가는 1점 쇄선으로 그린다.

   ❸ 이뿌리원은 파선으로 그린다.

   ④ 맞물리는 한 쌍의 기어의 이끝원은 굵은 실선으로 그린다.

13. 서로 맞물리는 한 쌍의 기어 도시에서 맞물림부의 이끝원은 모두 무슨 선으로 그리는가?

   ❶ 굵은 실선

   ② 가는 1점 쇄선

   ③ 파단선

   ④ 굵은 1점 쇄선

14. 기어를 그릴 때 부위를 나타내는 선의 종류로 틀린 것은?

   ① 이끝원은 굵은 실선으로 그린다.

   ② 피치원은 가는 1점 쇄선으로 그린다.

   ❸ 기어를 축 방향으로 단면 하였을 때 이뿌리원은 가는 2점 쇄선으로 그린다.

   ④ 헬리컬 기어의 잇줄 방향은 통상 3개의 가는 실선으로 그린다.

15. 스퍼기어의 제도에서 피치원 지름은 어느 선으로 나타내는가?

   ❶ 가는 1점 쇄선

   ② 가는 2점 쇄선

   ③ 가는 실선

   ④ 굵은 실선

16. 스퍼기어의 도시법에서 피치원을 나타내는 선의 종류는?

   ① 가는 실선

   ❷ 가는 1점 쇄선

   ③ 가는 2점 쇄선

   ④ 굵은 실선

17. 기어의 도시 방법에 관한 내용으로 올바른 것은?

   ① 이끝원은 가는 실선으로 그린다.

   ❷ 피치원은 가는 1점 쇄선으로 그린다.

   ③ 이뿌리원은 2점 쇄선으로 그린다.

   ④ 잇줄 방향은 보통 3개의 파선으로 그린다.

18. 기어를 그릴 때 각 부위를 나타내는 선의 종류로 틀린 것은?

   ① 이끝원은 굵은 실선으로 그린다.

   ② 피치원은 가는 1점 쇄선으로 그린다.

   ③ 이뿌리원은 가는 실선으로 그린다.

   ❹ 잇줄 방향은 동상 3개의 굵은 실선으로 그린다.

19. 스퍼 기어에서 축 방향에서 본 투상도의 이뿌리원을 나타내는 선은?

   ① 가는 1점 쇄선

   ❷ 가는 실선

   ③ 굵은 실선

   ④ 가는 2점 쇄선

20. 스퍼기어의 도시방법을 설명한 것 중 틀린 것은?

   ① 보통 축에 직각인 방향에서 본 투상도를 주투상도로 할 수 있다.

   ② 정면도, 측면도 모두 이끝원은 굵은 실선으로 그린다.

   ③ 피치원은 가는 1점 쇄선으로 그린다.

   ❹ 이뿌리원은 가는 2점 쇄선으로 그리지만 측면도에서는 생략해도 좋다.

21. 기어 제도방법에 대한 설명 중 틀린 것은?

   ① 스퍼기어의 축방향에서 본 이끝원은 굵은 실선으로 그린다.

   ② 축 방향에서 본 맞물리는 한 쌍 기어의 도시에서 맞물림부의 이끝원은 모두 굵은 실선으로 그린다.

   ③ 축 직각방향에서 본 헬리컬 기어의 잇줄 방향은 3개의 가는 실선으로 그린다.

   ❹ 스퍼기어의 축 방향에서 본 피치원은 가는 2점쇄선으로 그린다.

22. 기어를 제도할 때 피치원을 표시하는 선은?

   ① 실선

   ② 파선

   ❸ 가는 1점 쇄선

   ④ 가는 2점 쇄선

23. 기어의 제도시 축 방향에서 본 측면도의 이뿌리원을 나타낼 때 사용하는 선은?

   ① 굵은 실선

   ② 가는 1점 쇄선

   ❸ 가는 실선

   ④ 은선

24. 맞물리는 한 쌍 기어의 도시에서 축 방향에서 본 맞물림부의 이끝원은 무슨 선으로 도시하는가?

   ① 한쪽은 실선, 다른 쪽은 일점 쇄선으로 도시한다.

   ② 모두 파선으로 도시한다.

   ❸ 모두 굵은 실선으로 도시한다.

   ④ 한쪽은 굵은 실선, 다른 쪽은 가상선으로 도시한다.

25. 축 방향에서 본 모양을 도시 할 때 기어의 이뿌리원을 그리는데 사용되는 선의 종류는?

   ① 가는 1점 쇄선

   ② 가는 파선

   ❸ 가는 실선

   ④ 굵은 실선

26. 스퍼 기어의 도시방법에 대한 설명 중 틀린 것은?

   ① 축에 직각인 방향으로 본 투상도를 주투상도로 할 수 있다.

   ② 이끝원은 굵은 실선으로 그린다.

   ❸ 피치원은 가는 실선으로 그린다.

   ④ 축 방향으로 본 투상도에서 이뿌리원은 가는 실선으로 그린다.

27. 스퍼기어 제도시 축방향에서 본 도면의 이뿌리원은 어느 선으로 나타내는가?

   ❶ 가는실선

   ② 굵은 1점쇄선

   ③ 가는 1점쇄선

   ④ 가는 2점쇄선

28. 기어 제도법에 대한 설명 중 옳지 않는 것은?

   ① 스퍼기어의 축방향에서 본 이끝원은 굵은 실선으로 그린다.

   ② 맞물리는 한 쌍 기어의 도시에서 맞물림부의 이끝원은 모두 굵은 실선으로 그린다.

   ③ 헬리컬 기어의 잇줄 방향은 3개의 가는 실선으로 그린다.

   ❹ 스퍼기어의 축방향에서 본 피치원은 가는 2점쇄선으로 그린다.

29. 기어의 제도에서 축방향에서 본 이뿌리원을 그리는 선의 종류는?

   ① 가는 파선

   ❷ 가는 실선

   ③ 가는 1점 쇄선

   ④ 굵은 실선

30. 기어의 제도에 대한 설명 중 틀린 것은?

   ① 이끝원은 굵은 실선으로 그린다.

   ❷ 피치원은 가는 2점 쇄선으로 그린다.

   ③ 이뿌리원은 가는 실선으로 그린다.

   ④ 헬리컬기어는 잇줄방향으로 보통 3개의 가는 실선으로 그린다.

31. 기어제도시 이끝원에 사용하는 선의 종류는?

   ① 가는 2점 쇄선

   ② 가는 1점 쇄선

   ❸ 굵은 실선

   ④ 가는 실선

32. 기어의 도시 방법에 대한 설명으로 옳지 않은 것은?

   ① 이끝원은 굵은 실선으로 그린다.

   ② 피치원은 가는 1점 쇄선으로 그린다.

   ❸ 축에 직각인 방향으로 본 그림의 단면으로 표시할 때 이뿌리원은 가는 실선으로 그린다.

   ④ 잇줄 방향은 보통 3 개의 가는 실선으로 그린다.

33. 기어의 도시 방법으로 맞는 것은?

   ❶ 이끝원은 굵은 실선으로 그린다.

   ② 이뿌리원은 가는 1점 쇄선으로 그린다.

   ③ 피치원은 가는 2점 쇄선으로 그린다.

   ④ 잇줄 방향은 보통 3개의 굵은 실선으로 그린다.

34. 기어 제도법에 대한 설명 중 옳지 않는 것은?

   ① 스퍼기어의 이끝원은 굵은 실선으로 그린다.

   ② 맞물리는 한 쌍 기어의 도시에서 맞물림부의 이끝원은 모두 굵은 실선으로 그린다.

   ③ 헬리컬 기어의 잇줄 방향은 3개의 가는 실선으로 그린다.

   ❹ 스퍼기어의 피치원은 가는 2점쇄선으로 그린다.

35. 기어 도시에서 단면을 하지 않을 경우 이뿌리원을 그리는 선은?

   ❶ 가는 실선

   ② 가는 은선

   ③ 굵은 실선

   ④ 일점 쇄선

36. 맞출린 기어의 도시법에서 측면도(원형으로 보이는 쪽)의 이끝원은 무슨 선으로 도시하는가?

   ① 한쪽은 실선 다른 쪽은 파선으로 도시한다.

   ② 모드 파선으로 도시한다.

   ❸ 모두 굵은 실선으로 도시한다.

   ④ 한쪽은 실선 다른 쪽은 가상선으로 도시한다.

37. 기어의 도시방법에 관한 내용 중 적합하지 않은 것은?

   ① 이끝원은 굵은 실선으로 그린다.

   ② 피치원은 가는 1점쇄선으로 그린다.

   ❸ 이뿌리원은 파선으로 그린다.

   ④ 맞물리는 한쌍의 기어의 이끝원은 굵은 실선으로 그린다.
