전산응용기계제도기능사 - 스퍼기어의 요목표[시험에 나오는것만 공부하자]

전산응용기계제도기능사/컴퓨터응용밀링기능사/컴퓨터응용선반기능사 시험에 나오는것만 공부하자.

※ 전산응용기계제도기능사 필기 과년도 기출문제

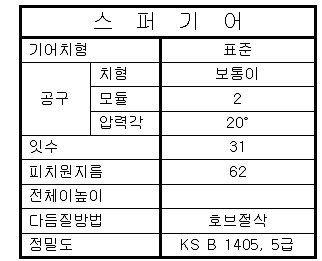

1. 다음 표준 스퍼 기어에 대한 요목표에서 전체 이 높이는 몇 mm 인가?

   ① 4

   ❷ 4.5

   ③ 5

   ④ 5.5

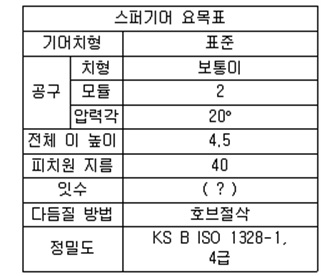

2. 스퍼기어의 요목표에서 잇수는?

   ① 5

   ② 10

   ③ 15

   ❹ 20

3. 다음 스퍼기어 요목표에서 ㉮의 잇수는?

   ① 5

   ② 20

   ③ 40

   ❹ 50

4. 일반적으로 스퍼 기어의 요목표에 기입하는 사항이 아닌 것은?

   ① 치형

   ② 잇수

   ③ 피치원 지름

   ❹ 비틀림 각

Tip. 비틀림 각은 헬리컬 기어의 경우에 기입.

5. 다음 표는 스퍼기어의 요목표이다. 빈칸 (A), (B)에 적합한 숫자로 맞는 것은?

   ❶ A : ∅90, B : 4.5

   ② A : ∅45, B : 4.5

   ③ A : ∅90, B : 4.0

   ④ A : ∅45, B : 4.0

6. 일반용 스퍼기어의 요목표에서 ⓐ, ⓑ에 알맞은 것은?

   ① ⓐ=5, ⓑ=90

   ❷ ⓐ=90, ⓑ=4.5

   ③ ⓐ=40, ⓑ=5

   ④ ⓐ=40, ⓑ=90

7. 기어의 제작상 중요한 치형, 모듈, 압력각, 피치원 지름등 기타 필요한 사항들을 기록한 것을 무엇이라 하는가?

   ① 주서

   ② 표제란

   ③ 부품란

   ❹ 요목표

8. 스퍼기어 제도시 요목표에 기입되지 않는 것은?

   ① 입력각

   ② 모듈

   ③ 잇수

   ❹ 비틀림각

9. 일반적으로 스퍼 기어의 요목표에 기입하는 사항이 아닌 것은?

  ① 치형

   ② 잇수

   ③ 피치원 지름

   ❹ 비틀림 각

10. 다음 스퍼기어 요목표에서 잇수는?

   ① 5

   ② 10

   ③ 15

   ❹ 20

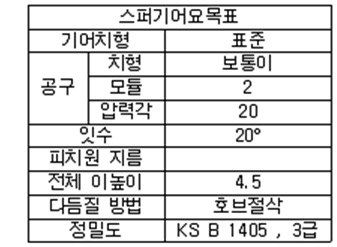

11. 다음 스퍼기어 요목표에서 피치원 지름은?

   ① 10 ㎜

   ② 20 ㎜

   ③ 30 ㎜

   ❹ 40 ㎜

12. 기어 요목표 작성시 불필요한 항목은?

   ① 모듈

   ② 기어 치형

   ③ 전체 이높이

   ❹ 이끝 높이
