전산응용기계제도기능사 - 베어링의 호칭 번호[시험에 나오는것만 공부하자]

전산응용기계제도기능사/컴퓨터응용밀링기능사/컴퓨터응용선반기능사 시험에 나오는것만 공부하자.

※ 전산응용기계제도기능사 필기 과년도 기출문제

1. 다음 중 베어링의 안지름이 17mm인 베어링은?

   ❶ 6303

   ② 32307K

   ③ 6317

   ④ 607U

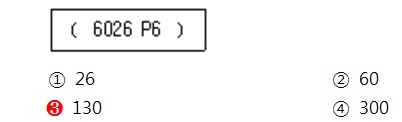

2. 구름 베어링의 호칭기호가 다음과 같이 나타날 때 이 베어링의 안지름은 몇 mm 인가?

3. 구름베어링의 호칭이 “6203 ZZ” 베어링의 안지름은 몇 mm 인가?

   ① 3

   ② 15

   ❸ 17

   ④ 30

4. 베어링의 호칭번호가 6308 일 때 베어링의 안지름은 몇 mm인가?

   ① 35

   ❷ 40

   ③ 45

   ④ 50

5. 구름 베어링 호칭 번호 “6203 ZZ P6"의 설명 중 틀린 것은?

   ① 62 : 베어링 계열 번호

   ② 03 : 안지름 번호

   ③ ZZ : 실드 기호

   ❹ P6: 내부 틈새 기호

6. "6208 ZZ"로 표시된 베어링에 결합되는 축의 지름은?

   ① 10 mm

   ② 20 mm

   ③ 30 mm

   ❹ 40 mm

7. 베어링의 호칭이 “6026”일 때 안지름은 몇 mm인가?

   ① 26

   ② 52

   ③ 100

   ❹ 130

8. 베어링의 호칭번호가 6205 인 레이디얼 볼 베어링의 안지름은?

   ① 5 mm

   ❷ 25 mm

   ③ 62 mm

   ④ 205 mm

9. 깊은 홈 베어링의 호칭번호가 6208 일 때 안지름은 얼마인가?

   ① 10㎜

   ② 20㎜

   ③ 30㎜

   ❹ 40㎜

10. 롤러 베어링의 안지름 번호가 03일 때 안지름은 몇 mm인가?

   ① 15

   ❷ 17

   ③ 3

   ④ 12

11. 베어링 호칭번호가 "7210CDTP5" 다음과 같을 때 이에 대한 설명으로 틀린 것은?

   ① 베어링 계열 기호는 "72" 이다.

   ② 안지름 번호는 "10"으로 호칭 베어링의 안지름이 50 mm 이다.

   ③ 접촉각 기호는 "C" 이다.

   ❹ 정밀도 등급은 "DT" 이다.

12. 베어링의 안지름 번호를 부여하는 방법 중 틀린 것은?

   ① 안지름 치수가 1, 2, 3, 4mm 인 경우 안지름 번호는 1, 2, 3, 4 이다.

   ❷ 안지름 치수가 10, 12, 15, 17mm 인 경우 안지름 번호는 01, 02, 03, 04 이다.

   ③ 안지름 치수가 20mm 이상 480mm 이하인 경우 5로 나눈값을 안지름 번호로 사용한다.

   ④ 안지름 치수가 500mm 이상인 경우 "/안지름 치수"를 안지름 번호로 사용한다.

13. 레디얼 볼 베어링 번호 6200의 안지름은?

   ❶ 10 ㎜

   ② 12 ㎜

   ③ 15 ㎜

   ④ 17 ㎜

14. 볼 베어링 6203 ZZ에서 ZZ는 무엇을 나타내는가?

   ❶ 실드 기호

   ② 내부 틈새 기호

   ③ 등급 기호

   ④ 안지름 기호

15. 구름 베어링의 호칭 번호가 6204일 때 베어링 안지름은 얼마인가?

   ① 62mm

   ② 31mm

   ❸ 20mm

   ④ 15mm

16. 구름 베어링 호칭 번호의 순서가 올바르게 나열된 것은?

   ❶ 형식기호-치수계열기호-안지름번호-접촉각기호

   ② 치수계열기호-형식기호-안지름번호-접촉각기호

   ③ 형식기호-안지름번호-치수계열기호-틈새기호

   ④ 치수계열기호-안지름번호-형식기호-접촉각기호

17. 구름 베어링의 호칭번호가 “6203 ZZ"이면 이 베어링의 안지름은 몇 ㎜ 인가?

   ① 15

   ❷ 17

   ③ 60

   ④ 62

18. 구름 베어링의 호칭번호에 대한 설명으로 틀린 것은?

   ① 안지름의 치수가 1㎜~9㎜인 경우는 안지름 치수를 그대로 안지름 번호로 사용한다.

   ❷ 안지름 치수가 11, 13, 15, 17㎜인 경우 안지름 번호는 각각 00, 01, 02, 03으로 표현한다.

   ③ 안지름 치수가 20㎜이상 480㎜이하인 경우에는 5로 나눈 값을 안지름 번호로 사용한다.

   ④ 안지름 치수가 500㎜ 이상인 경우에는 안지름 치수를 그대로 안지름 번호로 사용한다.

19. “6008C2P6"는 베어링 호칭 번호의 보기이다. 08의 의미는 무엇인가?

   ① 베어링 계열번호

   ❷ 안지름 번호

   ③ 틈새기호

   ④ 등급기호

20. 베어링의 호칭번호가 608일 때, 이 베어링의 안지름은 몇 ㎜ 인가?

   ❶ 8

   ② 12

   ③ 15

   ④ 40

21. 볼 베어링의 KS호칭번호가 6026 P6일 때 P6이 나타내는 것은?

   ❶ 등급 기호

   ② 틈새 기호

   ③ 실드 기호

   ④ 복합 표시 기호

22. 베어링의 호칭 번호 6203Z에서 Z가 뜻하는 것은?

   ❶ 한쪽 실드

   ② 리테이너 없음

   ③ 보통 틈새

   ④표시

23. 구름베어링의 호칭번호가 6208 일 때 안지름(d)은 얼마인가?

   ① 10㎜

   ② 20㎜

   ③ 30㎜

   ❹ 40㎜

24. 구름 베어링의 호칭번호가 6203일 때 베어링의 안지름은?

   ① 35㎜

   ② 15㎜

   ❸ 17㎜

   ④ 20㎜

25. 주어진 베어링 호칭에 대한 안지름 치수가 틀린 것은?

   ① 6312 → 안지름 치수 60㎜

   ② 6300 → 안지름 치수 10㎜

   ③ 6302 → 안지름 치수 15㎜

   ❹ 6317 → 안지름 치수 17㎜

26. 구름 베어링의 호칭번호가 “6202”이면 베어링의 안지름은?

   ① 5㎜

   ② 10㎜

   ③ 12㎜

   ❹ 15㎜

27. 구름 베어링의 호칭번호가 6206일 때 베어링의 안지름은?

   ① 5㎜

   ② 20㎜

   ❸ 25㎜

   ④ 62㎜

28. 베어링 기호 NA4916V의 설명 중 틀린 것은?

   ① NA : 니들 베어링

   ② 16 : 치수계열

   ③ 49 : 안지름 번호

   ❹ V : 접촉각 기호

29. 베어링의 호칭 번호 6304에서 6은?

   ❶ 형식기호

   ② 치수기호

   ③ 지름번호

   ④ 등급기준

30. 호칭번호가 6203인 베어링이 있다. 이 베어링 안지름의 크기는 몇 ㎜인가?

   ① 3

   ② 10

   ③ 15

   ❹ 17

31. 롤링 베어링 호칭번호가 6026 P6일 때 안지름의 값은 몇 ㎜인가?

   ① 100

   ② 120

   ③ 130

   ❹ 140

32. 호칭번호가 62/22인 깊은 홈 볼베어링의 안지름 치수는 몇㎜인가?

   ❶ 22

   ② 110

   ③ 310

   ④ 55

33. 구름베어링의 호칭번호가 6203일 때 베어링의 안지름은?

   ① 15 ㎜

   ② 16 ㎜

   ❸ 17 ㎜

   ④ 18 ㎜

34. 베어링의 호칭이 [6026P6]이다. 여기서 P6가 나타내는 것은?

   ❶ 등급기호

   ② 안지름 번호

   ③ 계열번호

   ④ 치수계열

35. 구름 베어링에서 호칭번호가 “6022P6"이다. 안지름은 몇 ㎜인가?

   ① 22

   ② 35

   ③ 60

   ❹ 110

36. 볼 베어링의 호칭 번호가 62/22 이면 안지름은?

   ❶ 22㎜

   ② 110㎜

   ③ 55㎜

   ④ 100㎜

37. 구름베어링의 호칭번호 6008 C2 P6를 설명한 것이다. 번호와 설명이 일치하지 않는 것은?

   ① 60 - 베어링 계열기호

   ② 08 - 안지름 번호

   ❸ C2 - 밀봉 또는 실드기호

   ④ P6 - 정밀도 등급기호(6급)

38. 베어링의 호칭 번호 6304에서 6은 무엇인가?

   ❶ 형식기호

   ② 치수기호

   ③ 지름기호

   ④ 등급기준

39. 호칭번호가 6026P6인 단열 깊은 홈 볼 베어링의 안지름 치수는 몇㎜인가?

   ① 6

   ② 26

   ③ 30

   ❹ 130

40. 구름 베어링의 호칭번호가 6205일 때 베어링의 안지름은?

   ① 5㎜

   ② 20㎜

   ❸ 25㎜

   ④ 62㎜

41. 구름베어링의 호칭번호가 “6202”이면 베어링의 안지름은?

   ① 5㎜

   ② 10㎜

   ③ 12㎜

   ❹ 15㎜

42. 베어링 호칭 번호가 6208로 표시되어 있을 때 내경 치수로 옳은 것은?

   ❶ 40㎜

   ② 62㎜

   ③ 8㎜

   ④ 80㎜

43. 베어링의 호칭이 6026이다. 안지름은 몇㎜ 인가?

   ① 26

   ② 52

   ③ 100

   ❹ 130

44. 호칭번호가 6203인 베어링이 있다. 이 베어링 안지름의 크기는 몇 ㎜인가?

   ① 3

   ② 10

   ③ 15

   ❹ 17

45. 베어링 번호가 6205인 레이디얼 볼 베어링의 안지름은 얼마인가?

   ① 5㎜

   ❷ 25㎜

   ③ 62㎜

   ④ 205㎜

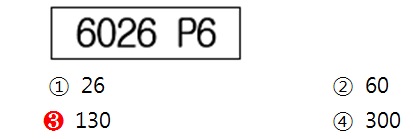

46. 다음은 롤링베어링의 호칭번호이다. 안지름은 몇 ㎜인가?

47. 볼 베어링의 KS 호칭번호가 6026 P6일 때 P6가 나타내는 것은?

   ① 베어링 계열기호

   ② 안지름 번호

   ❸ 등급기호

   ④ 형상번호

48. 베어링의 호칭번호가 “6202”이면 베어링의 안지름은?

   ① 5㎜

   ② 10㎜

   ③ 12㎜

   ❹ 15㎜

49. "6008C2P6"는 베어링 호칭 번호의 보기이다. 08의 의미는 무엇인가?

   ① 베어링 계열번호

   ❷ 안지름 번호

   ③ 틈새기호

   ④ 등급기호

50. 베어링 번호가 6201인 레이디얼 볼 베어링의 안지름은 얼마인가?

   ① 10㎜

   ❷ 12㎜

   ③ 15㎜

   ④ 17㎜

51. 베어링 NU318C3P6에 대한 설명 중 틀린 것은?

   ① 원통 롤러 베어링 이다.

   ❷ 베어링 안지름이 318㎜이다.

   ③ 틈새는 C3이다.

   ④ 등급은 6등급이다.

52. 베어링의 호칭번호가 6000P6일 때 베어링 안지름은 몇 ㎜ 인가?

   ① 60

   ② 100

   ③ 600

   ❹ 10

53. 베어링 호칭번호 608C2P6에서 P6이 뜻하는 것은?

   ❶ 등급 기호

   ② 안지름 번호

   ③ 베어링 계열번호

   ④ 베어링의 폭

54. 구름 베어링의 호칭 번호에서 "6203 ZZ P6"의 설명 중 틀린 것은?

   ① 62: 베어링 계열 번호

   ② 03: 안지름 번호

   ③ ZZ: 실드 기호

   ❹ P6: 내부 틈새 기호

55. 구름 베어링의 호칭번호 "608C2P6" 에서 C2가 나타내는 것은?

   ① 베어링 계열번호

   ② 안지름 번호

   ③ 접촉각 기호

   ❹ 내부 틈새 기호

56. 6208 ZZ으로 표시된 베어링에 결합되는 축의 지름은?

   ① 10㎜

   ② 20㎜

   ③ 30㎜

   ❹ 40㎜

57. 베어링 6202의 베어링의 안지름은?

   ① 5㎜

   ② 10㎜

   ③ 12㎜

   ❹ 15㎜

58. 다음 KS규격에 의한 구름베어링의 호칭번호 중 기본기호에 해당 하지 않는 것은?

   ❶ 봉입 그리스기호

   ② 형식기호

   ③ 치수계열기호

   ④ 안지름번호
