전산응용기계제도기능사 - 베어링 압력[시험에 나오는것만 공부하자]

전산응용기계제도기능사/컴퓨터응용밀링기능사/컴퓨터응용선반기능사 시험에 나오는것만 공부하자.

※ 전산응용기계제도기능사 필기 과년도 기출문제

1. 롤링 베어링의 내륜이 고정되는 곳은?

   ❶ 저널

   ② 하우징

   ③ 궤도면

   ④ 리테이너

2. 저널 베이링에서 저널의 지름이 30㎜, 길이가 40㎜, 베어링의 하중이 2400N일 때 베어링의 압력[N/㎢]은?

   ① 1

   ❷ 2

   ③ 3

   ④ 4

3. 엔드 저널로서 지름이 50㎜의 전동축을 받치고 허용 최대 베어링 압력을 6N/㎡, 저널길이를 80㎜라 할 때 최대 베어링 하중은 몇 kN인가?

   ① 3.64kN

   ② 6.4kN

   ❸ 24kN

   ④ 30kN

4. 저널(journal)이란?

   ❶ 베어링과 접촉하는 축의 부분

   ② 전동축의 윤활유

   ③ 축의 양끝 부분

   ④ 축과 접촉하는 베어링의 부분

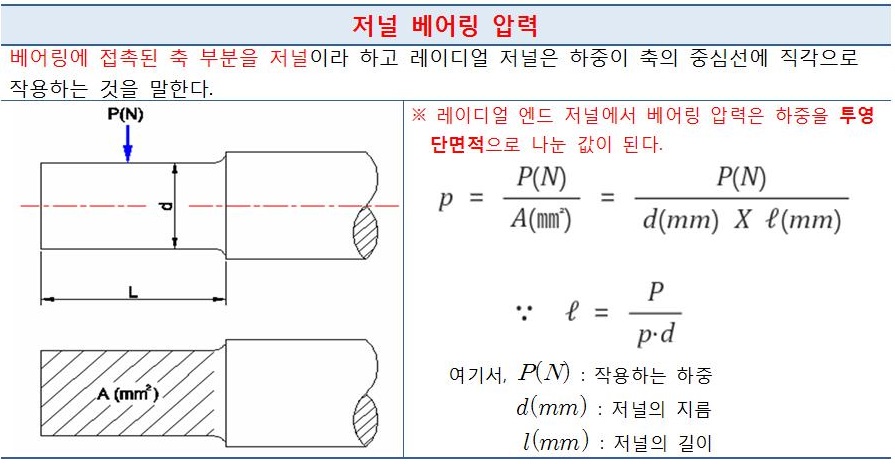

5. 레이디얼 엔드 저어널 베어링 압력에 관한 설명으로 옳은 것은?

   ❶ 하중을 투상 면적으로 나눈 평면 압력

   ② 응력을 투상 면적으로 나눈 평면 압력

   ③ 투상면적을 하중으로 나눈 평면 압력

   ④ 투상면적을 응력으로 나눈 평면 압력
