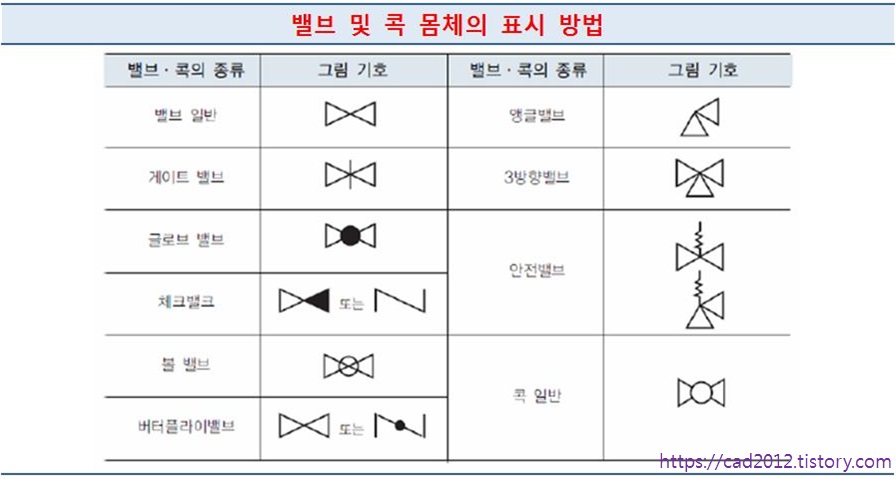

전산응용기계제도기능사 - 밸브 도시 기호 [시험에 나오는것만 공부하자]

전산응용기계제도기능사/컴퓨터응용밀링기능사/컴퓨터응용선반기능사 시험에 나오는것만 공부하자.

※ 전산응용기계제도기능사 필기 과년도 기출문제



1. 다음은 어떤 밸브에 대한 도시 기호인가?

   ① 글로브 밸브

   ❷ 앵글 밸브

   ③ 체크 밸브

   ④ 게이트 밸브

2. 보일러 또는 압력 용기에서 실제 사용 압력이 설계된 규정 압력보다 높아졌을 때, 밸브가 열려 사용 압력을 조정하는 장치는?

   ① 콕

   ② 체크 밸브

   ③ 스톱 밸브

   ❹ 안전 밸브

3. 유체를 한 방향으로 흐르게 하기위해 역류를 방지하는데 사용되는 체크 밸브의 도시 기호는?

4. 다음 중 체크밸브의 그림 기호는?

5. 다음 밸브 그림 기호 설명 중 맞는 것은?

6. 유체를 한 방향으로 흐르게 하여 역류를 방지하는데 사용되는 밸브의 도시 기호는?

7. 유체를 한 방향으로만 흐르게 하여 역류를 방지하는 구조의 밸브는?

   ① 안전 밸브

   ② 스톱 밸브

   ③ 슬루스 밸브

   ❹ 체크 밸브

8. 다음과 같은 배관설비도면에서 체크 밸브를 나타내는 기호는?

  ① ①

  ❷ ②

  ③ ③

  ④ ④

9. 다음은 냉동관 이음하기의 일부분이다. 도면에서 체크밸브는?

  ❶ ⓐ

  ② ⓑ

  ③ ⓒ

  ④ ⓓ

10. 다음 밸브 도시법 중 게이트 밸브를 나타내는 기호는?

11. 다음은 관의 장치도를 단선으로 표시한 것이다. 체크밸브를 나타내는 기호는?

  ① ①

  ❷ ②

  ③ ③

  ④ ④

12. 다음 그림은 어떤 밸브에 대한 도시 기호인가?

  ① 글로브 밸브

  ❷ 앵글 밸브

  ③ 체크 밸브

  ④ 게이트 밸브

13. 보기와 같은 배관설비도면에서 글로브 밸브를 나타내는 기호는?

   ❶ ①

   ② ②

   ③ ③

   ④ ④

14. 다음 기호 중 안전밸브를 나타낸 것은?

15. 다음과 같은 기호는 어떤 밸브를 나타낸 것인가?

  ❶ 첵 밸브

  ② 게이트 밸브

  ③ 글로브 밸브

  ④ 슬루스 밸브

16. 다음 기호 중 안전 밸브를 나타낸 것은?
