전산응용기계제도기능사 - 치수 보조 기호[시험에 나오는것만 공부하자]



전산응용기계제도기능사/컴퓨터응용밀링기능사/컴퓨터응용선반기능사 시험에 나오는것만 공부하자.

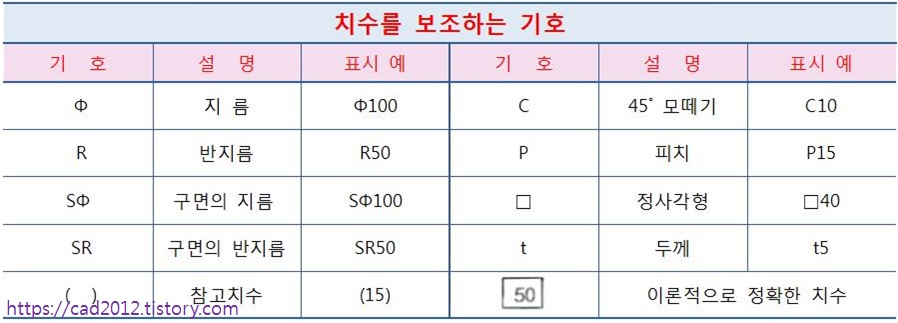

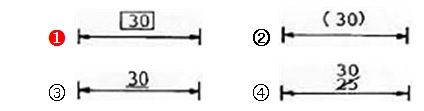

※ 전산응용기계제도기능사 필기 과년도 기출문제



1. 모떼기를 나타내는 치수 보조 기호는?

   ① R

   ② SR

   ③ t

   ❹ C

2. 구의 반지름을 나타내는 치수 보조 기호는?

   ① ø

   ② Sø

   ❸ SR

   ④ C

3. 치수 보조 기호에서 이론적으로 정확한 치수를 나타내는 것은?

4. 치수 보조 기호의 설명으로 틀린 것은?

   ① 구의 지름 - Sø

   ② 구의 반지름 - SR

   ③ 45° 모따기 - C

   ❹ 이론적으로 정확한 치수 - (15)

5. 다음 치수 보조 기호에 관한 내용으로 틀린 것은?

   ① C : 45°의 모떼기

   ❷ D : 판의 두께

   ③ □ : 정사각형 변의 길이

   ④ ? : 원호의 길이

6. 구의 지름을 나타내는 치수 보조기호는?

   ① ø

   ② C

   ❸ Sø

   ④ R

7. 물체가 구의 지름임을 나타내는 치수 보조 기호는?

   ❶ S∅

   ② C

   ③ ∅

   ④ R

8. 이론적으로 정확한 치수를 나타내는 치수 보조기호는?

9. 치수 보조 기호와 의미가 잘못 연결된 것은?

   ① R - 반지름

   ② C - 45° 모떼기

   ③ SR - 구의 반지름

   ❹ (50) - 이론적으로 정확한 치수

10. 치수 보조 기호의 SØ는 무엇을 나타내는가?

   ① 표면

   ② 구의 반지름

   ③ 피치

   ❹ 구의 지름

11. 다음 치수 보조기호 표시 중 의미가 잘못 표시된 것은?

   ① S∅ : 구의 지름

   ② SR : 구의 반지름

   ③ C : 45° 모떼기

   ❹ (20) : 완성치수 20

12. 치수기입시 사용되는 보조기호와 설명이 일치하지 않는 것은?

   ① □ : 정사각형의 변

   ② R : 반지름

   ③ ∅ : 지름

   ❹ C : 구의 지름

13. 치수 보조 기호 중에서 구의 지름을 나타내는 기호는?

   ① C

   ② t

   ③ R

   ❹ S∅

14. 원호의 길이를 나타내는 치수 보조기호는?

   ① □50

   ② ∅50

   ❸ 50( 또는 ⌢50)

   ④ t50

15. 다음은 치수 보조기호에 대한 설명이다. 틀린 것은?

   ① C : 45도 모따기 기호

   ② SR : 구의 반지름 기호

   ③ ( ) : 직접적으로 필요하지 않으나 참고로 나타낼 때 사용하는 참고 치수기호

   ❹ t : 리벳이음 등에서 피치를 나타낼 때 사용하는 피치 기호

16. 구의 반지름을 나타내는 치수 보조 기호는?

   ① ∅

   ② S∅

   ❸ SR

   ④ C

17. 다음 치수 보조 기호의 사용 방법이 올바른 것은?

   ① ∅ : 구의 지름 치수 앞에 붙인다.

   ② R : 원통의 지름 치수 앞에 붙인다.

   ❸ □ : 정사각형의 한 변의 치수 수치 앞에 붙인다.

   ④ SR : 원형의 지름 치수 앞에 붙인다.

18. 치수 보조 기호에 대한 설명 중 옳은 것은?

   ① ⊠ : 정사각형의 한 변의 치수를 표시하는 기호

   ② SR : 원의 반지름 치수를 표시하는 기호

   ③ C : 모서리의 라운딩 치수를 표시하는 기호

   ❹ S∅ : 구의 지름 치수를 표시하는 기호

19. 다음 치수 보조 기호에 관한 내용으로 틀린 것은?

   ① C : 45° 의 모따기

   ❷ SR : 구의 지름

   ③ □ : 정사각형의 변

   ④ ∅ : 지름

20. 다음 중 치수 보조 기호의 설명으로 틀린 것은?

   ① Φ - 지름 치수

   ② R - 반지름 치수

   ③ SΦ - 구의 지름

   ❹ SR - 45° 모따기 치수

21. 치수 기입에서 (20)로 표기 되었다면 무엇을 뜻하는가?

   ① 기준치수

   ② 완성치수

   ❸ 참고치수

   ④ 비례척이 아닌 치수

22. 치수기입에서 (100)으로 표시하였을 때 ( )는 무엇을 뜻하는가?

   ① 완성 치수

   ② 지름 치수

   ③ 기준 치수

   ❹ 참고 치수

23. 치수기입에 있어서 참고 치수를 나타내는 것은?

   ① 치수 밑에 줄을 긋는다.

   ② 치수 앞에 됩를 한다.

   ❸ 치수에 ( )를 한다.

   ④ 치수 앞에 ※표를 한다.

24. 보기의 치수 중 □이 뜻하는 것은?

  ① 정사각형의 한변의 치수

   ② 참고치수

   ③ 판 두께의 치수

   ❹ 이론적으로 정확한 치수

25. 다음 기호 중 숫자와 병기하여 사용할 수 없는 것은?

   ① Sø

   ② SR

   ❸ ⊠

   ④ □

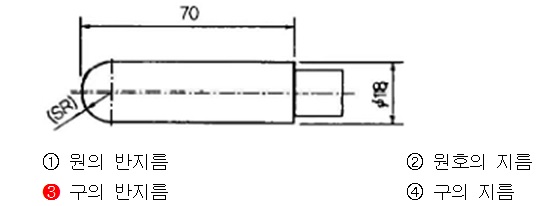

26. 다음 투상도에 표시된 “SR" 은 무엇을 의미하는가?

27. 다음 치수 중 원호의 길이를 나타내는 것은?

28. 이론적으로 정확한 치수를 나타낼 때 사용하는 기호로 옳은 것은?

   ① t

   ② ( )

   ❸ □

   ④ △

29. 기하공차 표기에서 그림과 같이 수치에 사각형 테두리를 씌운 것은 무엇을 나타내는 것인가?

  ① 데이텀

  ② 돌출공차역

  ❸ 이론적으로 정확한 치수

  ④ 최대 실체 공차방식

30. 치수 기입의 일반 형식 중에서 이론적으로 정확한 치수의 도시 방법은?

31. 보기와 같이 숫자를 □속에 기입하는 이유는?

  ❶ 이론적으로 정확한 치수를 표시

  ② 주조의 가공을 위한 치수를 표시

  ③ 정정이 가능하도록 임시로 치수를 표시

  ④ 가공 여유를 주기 위하여 치수를 표시

32. 기하공차에서 이론적으로 정확한 치수를 나타내는 것은?

33. 다음 보기의 도면과 같이 40 밑에 그은 선은 무엇을 나타내는가?

  ① 기준 치수

  ❷ 비례척이 아닌 치수

  ③ 다듬질 치수

  ④ 가공 치수

34. 45° 모따기를 나타내는 기호로 올바른 것은?

   ❶ C

   ② R

   ③ □

   ④ t

35. 지름과 반지름의 표시방법에 대한 설명 중 틀린 것은?

   ① 원 지름의 기호는 ø로 나타낸다.

   ② 원 반지름의 기호는 R 로 나타낸다.

   ❸ 구의 지름은 치수를 기입할 때는 Gø를 쓴다.

   ④ 구의 반지름은 치수를 기입할 때는 SR을 쓴다.

36. 치수기입 ‘SR30'에서 ’SR' 기호의 의미는?

   ① 구의 직경

   ② 전개 반지름

   ❸ 구의 반지름

  ④ 원의 호

37. 도면에서 구의 지름 100㎜을 나타낼 때 표시하는 방법은?

   ❶ S∅100

   ② C∅100

   ③ SR100

   ④ 구면∅100

38. 다음 중 치수와 같이 사용하는 기호가 아닌 것은?

39. 다음 그림에서 모떼기가 C2일 때 모떼기의 각도는?

   ① 15°

   ② 30°

   ❸ 45°

   ④ 60°

40. 45° 모떼기(chamfering)의 기호로 사용되는 것은?

   ① H

   ② F

   ③ M

   ❹ C

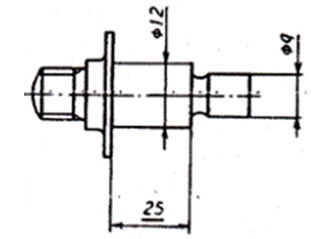

41. 다음 도면과 같이 치수 25 밑에 그은 선이 의미하는 것은?

   ① 다듬질 치수

   ② 가공 치수

   ③ 기준 치수

   ❹ 비례하지 않는 치수

42. 도면에 나타난 그림의 크기가 치수와 비례하지 않을 때 표시하는 방법 중 틀린 것은?

   ① 치수 아래쪽에 굵은 실선을 긋는다.

   ② "비례하지 않음"으로 표시한다.

   ③ NS로 기입한다.

   ❹ 치수를 ( ) 안에 넣는다.

43. 일부의 도형이 치수 수치에 비례하지 않을 때의 표시법으로 올바른 것은?

   ❶ 치수 수치의 아래에 실선을 긋는다.

   ② 치수 수치에 ( )를 한다.

   ③ 치수 수치를 사각형으로 둘러싼다.

   ④ 치수 수치 앞에 “실”또는 “전개”의 글자기호를 기입한다.

44. 다음 보기의 도면과 같이 치수 50 밑에 직선을 붙이면 무엇을 나타내는가?

   ① 다듬질 치수

   ② 가공치수

   ③ 기준치수

   ❹ 비례척이 아닌 치수

45. 구의 지름이 20㎜ 일 때 표시방법으로 알맞은 것은?

   ① SR20

   ❷ S.20

   ③ S20

   ④ 20

46. 구(sphere)를 도시할 때 필요한 최소의 투상도 수는?

   ❶ 1개

   ② 2개

   ③ 3개

   ④ 4개
