전산응용기계제도기능사 - 특수 지정선[시험에 나오는것만 공부하자]

전산응용기계제도기능사/컴퓨터응용밀링기능사/컴퓨터응용선반기능사 시험에 나오는것만 공부하자.

※ 전산응용기계제도기능사 필기 과년도 기출문제

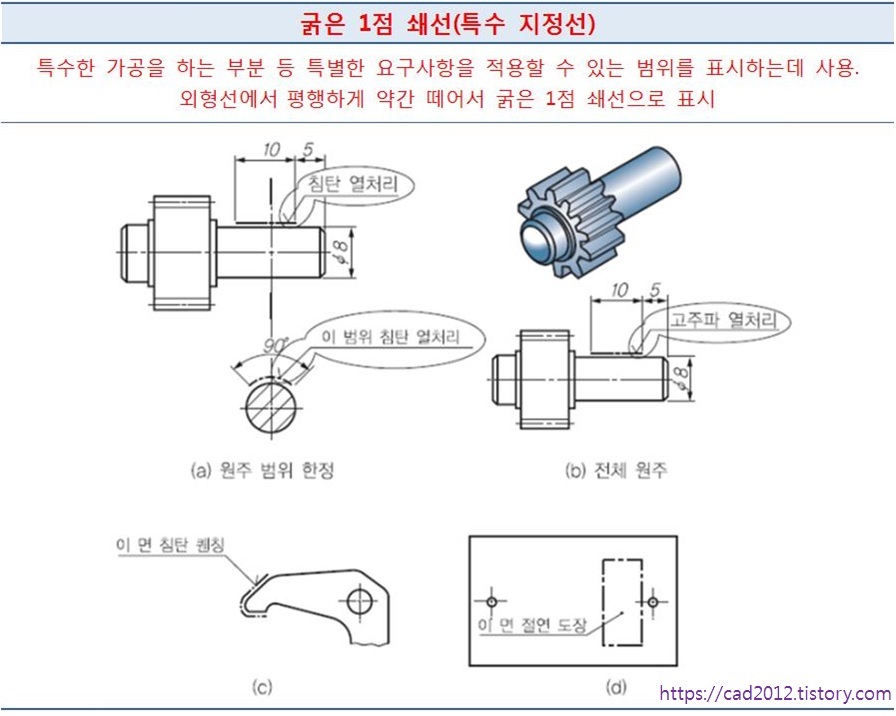

1. 열처리, 도금 등 특별한 요구사항을 적용할 수 있는 범위를 표시하는 데 사용하는 특수 지정선은?

   ① 굵은 실선

   ② 가는 실선

   ③ 굵은 파선

   ❹ 굵은 1점 쇄선

2. 특수한 가공을 하는 부분 등, 특별히 요구사항을 적용할 수 있는 범위를 표시하는데 사용하는 선은?

   ① 가는 1점 쇄선

   ② 가는 2점 쇄선

   ❸ 굵은 1점 쇄선

   ④ 아주 굵은 실선

3. 특수한 가공을 하는 부분 등 특별한 요구사항을 적용할 수 있는 범위를 표시하는데 사용하는 선은?

   ❶ 굵은 1점 쇄선

   ② 가는 2점 쇄선

   ③ 가는 실선

   ④ 굵은 실선

4. 도면에 사용한 선의 용도 중 특수한 가공을 하는 부분 등 특별한 요고 사항을 적용할 범위를 표시하는데 쓰이는 선은?

   ① 가는 1점 쇄선

   ② 가는 2점 쇄선

   ❸ 굵은 1점 쇄선

   ④ 굵은 2점 쇄선

5. 특수한 가공의 하는 부분 등 특별한 요구사항을 적용할 수 있는 범위를 표시하는데 사용하는 선의 종류는?

   ① 가는 1점 쇄선

   ❷ 굵은 1점 쇄선

   ③ 가는 2점 쇄선

   ④ 굵은 2점 쇄선

6. 특수한 가공을 표시하는 부분의 범위를 표시하는 선은?

   ① 굵은 실선

   ❷ 굵은 1점 쇄선

   ③ 가는 실선

   ④ 가는 1점 쇄선

7 기하공차 기호의 기입에서 선 또는 면의 어느 한정된 범위에만 공차 값을 적용할 때 한정 범위를 나타내는 선의 종류는?

   ① 가는 1점 쇄선

   ❷ 굵은 1점 쇄선

   ③ 굵은 실선

   ④ 가는 파선

8. 일부분에 대하여 특수한 가공인 표면처리를 하고자 한다. 기계가공 도면에서 표면처리 부분을 표시하는 선은?

   ① 가는 2점 쇄선

   ② 파선

   ❸ 굵은 1점 쇄선

   ④ 가는 실선

9. 대상면의 일부에 특수한 가공을 하는 부분의 범위를 표시할 때 사용하는 선은?

   ❶ 굵은 1점 쇄선

   ② 굵은 실선

   ③ 파선

   ④ 가는 2점 쇄선

10. 부품도에서 어느 일부분에만 도금을 하려고 한다. 이를 지시하기 위해 그 범위를 지시하는 선은?

   ① 가는 2점쇄선

   ② 파선

   ❸ 굵은 1점쇄선

   ④ 가는 실선

11. 부품도에서 일부분만 부분적으로 열처리를 하도록 지시해야 한다. 이때 열처리 범위를 나타내기 위해 사용하는 특수 지정선은?

   ❶ 굵은 1점 쇄선

   ② 파선

   ③ 가는 1점 쇄선

   ④ 가는 실선

12. 다음 그림에서 A부분을 침탄 열처리를 하려고 할 때 표시하는 선으로 옳은 것은?

   ❶ 굵은 1점 쇄선

   ② 가는 파선

   ③ 가는 실선

   ④ 가는 2점 쇄선

13. 열처리, 도금 등 특별한 요구사항을 적용할 수 있는 범위를 표시하는데 사용하는 특수 지정선은?

   ① 굵은 실선

   ② 가는 실선

   ③ 굵은 파선

   ❹ 굵은 1점 쇄선

14. 그림에서 ①번 부위에 표시한 굵은 일점쇄선이 의미하는 뜻은 무엇인가?

  ① 연삭 가공 부분

  ❷ 열처리 부분

  ③ 다듬질 부분

  ④ 원형 가공 부분

15. 특수한 가공을 하는 부분 등 특별한 요구사항을 적용할 수 있는 범위를 표시하는데 사용하는 선은?

   ❶ 굵은 1점 쇄선

   ② 가는 2점 쇄선

   ③ 가는 실선

   ④ 굵은 실선

16. 물체에 표면처리 부분을 표시하는 선은?

   ① 가는 2점 쇄선

   ② 파선

   ❸ 굵은 1점 쇄선

   ④ 가는 실선

17. 부품의 일부분을 열처리 할 때 표시 방법은 열처리 부분의 범위를 외형선에 평행하게 약간 떼어서 어떤 선을 긋고 열처리 방법을 기입하는가?

   ❶ 굵은 1점 쇄선

   ② 굵은 2점 쇄선

   ③ 가는 1점 쇄선

   ④ 굵은 실선

18. 다음 선의 종류 중에서 특수한 가공을 하는 부분 등 특별한 요구사항을 적용할 범위를 나타내는 선은?

   ① 굵은 실선

   ② 가는 실선

   ③ 가는 1점쇄선

   ❹ 굵은 1점쇄선
