컴퓨터응용가공산업기사-비틀림 모멘트/비틀림 응력 계산식

컴퓨터응용가공산업기사/전산응용기계제도기능사/컴퓨터응용밀링기능사/시험에 나오는것만 공부하자.

※ 컴퓨터응용가공산업기사 필기 과년도 기출문제

1. 회전수가 3000rpm일 때 전달력이 5PS인 둥근축의 비틀림 모멘트는 약 몇 kgf-mm인가?

   ① 1089.6                       ❷ 1193.7

   ③ 1449.5                       ④ 1623.4

2. 회전수 200 rpm인 연강축 플랜지 커플링에서 40PS의 동력을 전달시키려면 축의 지름은 최소 몇

  mm 이상이 좋은가? (단, 축의 허용비틀림 응력 τa = 2 kgf/mm2 이며, 축은 비틀림 모멘트만을 고려

  한다.)

   ❶ 72                             ② 77

   ③ 82                             ④ 87

3. 회전속도가 200rpm으로 7.35 kW를 전달하는 연강 중실축의 지름은 몇 mm 이상이어야 하는가? (

   단, 허용응력 r = 20.58N/mm2이고, 축은 비틀림 모멘트만을 받는다.)

   ❶ 44.3                         ② 49.1

   ③ 54.7                         ④ 59.8

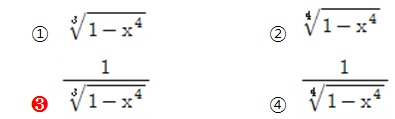

4. 중공축의 안지름과 바깥지름의 비를 x(＜1)라 할 때, 동일한 비틀림 모멘트에 대해서 동일한 비틀림

   응력이 발생하기 위한 중실축 지름(d)과 중공축의 바깥지름(d2)의 비 d2/d는? (단, 중실축과 중공축의

   재질은 같다.)

5. 981Nㆍm의 비틀림 모멘트를 받는 중실축의 지름은 약 몇mm 이상이어야 하는가? (다음 축 재료의

   허용전단응력은 49.05MPa이다.)

   ❶ 47                      ② 33

   ③ 27                      ④ 19

6. 6000N.m의 비틀림 모멘트만을 받는 연강재 중심축의 지름은 몇 mm 이상이어야 하는가? (단, 축의

   허용전단응력은 30N/mm2로 한다.)

   ① 81                        ② 91

   ❸ 101                      ④ 111

7. 300rpm 2.5kW의 동력을 전달시키는 축에 발생하는 비틀림 모멘트 약 몇 N∙m 인가?

   ❶ 80                       ② 60

   ③ 45                       ④ 35

8. 4kNㆍm의 비틀림 모멘트를 받는 전동축의 지름은 약 몇 mm인가? (단, 축에 작용하는 전단응력은

   60MPa이다.)

   ❶ 70                       ② 80

   ③ 90                       ④ 100

9. 지름 5cm의 축이 300rpm으로 회전할 때 최대로 전달할 수 있는 동력은 약 몇 kW인가? (단, 축의

   허용비틀림응력은 39.2MPa이다.)

   ① 8.59                        ② 16.84

   ❸ 30.23                     ④ 181.38

10. 지름 7cm의 중실축과 비틀림 강도(强度)가 같고, 내ㆍ외경비가 0.8인 중곡축의 바깥지름은 약 몇

    mm인가?

   ① 77.3                ❷ 83.4

   ③ 89.5                ④ 95.1

11. 400rpm으로 4kW의 동력을 전달하는 중실 스핀들 축의 최소 지름은 약 몇 mm인가? (단, 축의 허

   용전단응력은 20.60MPa 이다.)

   ❶ 29                    ② 13

   ③ 48                    ④ 36

12. 지름이 20mm인 축이 114rpm으로 회전할 때 최대 약 몇 kW의 동력을 전달할 수 있는가? (단, 축

   재료의 허용전단응력은 39.2MPa이다.)

   ❶ 0.74                ② 1.43

   ③ 1.98                ④ 2.35

13. 300 rpm으로 3.1kW의 동력을 전달하고, 축 재료의 허용전단응역은 20.6MPa인 중실축의 지름은

   약 몇 mm이상이어야 하는가?

   ① 20                   ❷ 29

   ③ 36                   ④ 45

14. 350rpm으로 15kW의 동력을 전달시키는 축의 지름은 약 몇 mm 이상이어야 하는가? ( 단, 축의

    허용전단응력은 25Mpa이다. )

   ① 35                   ② 40

   ❸ 44                   ④ 52

15. 전달동력 2.4kW, 회전수 1800 rpm을 전달하는 축의 지름은 약 몇 mm 이상으로 해야 하는가?

    (단, 축의 허용전단응력은 20MPa이다.)

   ① 20                    ② 12

   ❸ 15                    ④ 17

16. 지름 75mm의 축을 사용하여 250rpm으로 66kW의 동력을 전달시키는 축에 발생하는 전단응력은

    약 몇 MPa인가?

   ❶ 30.43              ② 48.85

   ③ 61.46              ④ 82.22
