컴퓨터응용가공산업기사-인장응력/압축응력/허용응력/극한강도/안전율

컴퓨터응용가공산업기사/전산응용기계제도기능사/컴퓨터응용밀링기능사/시험에 나오는것만 공부하자.

※ 컴퓨터응용가공산업기사 필기 과년도 기출문제

1. 축방향으로 10000N의 인장하중이 작용하는 볼트에서 골지름은 약 몇 mm 이상이어야 하는가? (단,

   볼트의 허용인장응력은 48N/mm2이다.)

   ① 13.2                     ② 14.6

   ③ 15.4                     ❹ 16.3

2. 한 변이 50mm인 정사각형 단면의 봉에 3t 질량을 가진 물체에 의하여 중력방향으로 인장하중이 작

   용할 때 발생하는 인장응력은 약 몇 N/cm2인가?

   ① 117.7                   ② 141.4

   ❸ 1177                    ④ 1414

3. 다음 중 응력을 구하는 식으로 맞는 것은? (단, σ는 응력, A는 단면적, P는 작용하중으로 한다.)

4. 사각형 단면(100mm×60mm)의 기둥에 10kgf/cm2압축응력이 발생할 때 압축하중은 약 얼마인가?

   ① 6000kgf                      ❷ 600kgf

   ③ 60kgf                           ④ 60000kgf

5. 단면적이 600mm2인 봉에 600 kgf의 추를 달았더니 이 봉에 생긴 인장응력이 재료의 허용인장응력

   에 도달하였다.이 봉재의 극한강도가 500 kgf/cm2이면 안전율은 얼마인가?

   ① 2                                   ② 3

   ③ 4                                   ❹ 5

6. 지름 14mm의 연강봉에 8000N의 인장하중이 작용할 때 발생하는 응력은 몇 N/mm2인가?

   ① 15                                 ② 23

   ③ 46                                 ❹ 52

7. 그림과 같은 아이 볼트에 27 kN의 하중(W)이 걸릴 때 사용가능한 나사의 최소 크기는? (단, 나사부

   허용인장응력을 60 MPa로 한다.)

  ① M24                      ❷ M30

   ③ M36                     ④ M45

8. 정사각형의 봉에 10kN의 인장하중이 작용할 때 이 사각봉에 단면의 한 변 길이는? (단, 하중은 축

   방향으로 작용하며 이 때 발생한 인장 응력은 100N/㎝2이다.)

   ❶ 10㎝                    ② 20㎝

   ③ 30㎝                    ④ 40㎝

9. 지름 14mm의 연강봉에 8000N의 인장하중이 작용할 때 발생하는 응력은 약 몇 N/mm2 인가?

   ① 15                       ② 23

   ③ 46                       ❹ 52

10. 지름이 4cm의 봉재에 인장하중이 1000N이 작용할 때 발생하는 인장응력은 약 얼마인가?

   ① 127.3N/cm2                      ② 127.3N/mm2

   ❸ 80 N/cm2                           ④ 80 N/mm2

11. 사각형 단면(100mm×60mm)의 기둥에 1N/mm2 압축응력이 발생할 때 압축하중은 약 얼마인가?

   ❶ 6000 N                               ② 600 N

   ③ 60 N                                   ④ 60000 N

12. 재료를 인장시험 할 때, 재료에 작용하는 하중을 변형전의 원래 단면적으로 나눈 응력은?

   ① 인장응력                             ② 압축응력

   ❸ 공칭응력                             ④ 전단응력

13. 항복응력을 σY, 허용응력을 σa 라 할 때, 안전율(safety factor) Sf를 옳게 나타낸 것은?

14. 맞대기 용접이음에서 압축하중을 W, 용접부의 길이를 l, 판 두께를 t라 할떄, 용접부의 압축 응력을

    계산하는 식으로 옳은 것은?

    ① σ = Wt / l                     ❷ σ = W / tl

    ③ σ = Wlt                        ④ σ = tl / W

15. 정사각형 단면의 봉에 20kN의 압축하중이 작용할 때 생기는 응력을 5000 N/cm2가 되게 하려면

     정사각형의 한 변의 길이를 약 몇 cm로 해야하는가?

    ① 0.2                           ② 0.4

    ❸ 2                               ④ 4

16. 0.45t의 물체를 지지하는 아이 볼트에서 볼트의 허용인장응력이 48MPa라 할 때, 다음 미터 나사

   중 가장 적합한 것은? (단, 나사 바깥지름은 골지름의 1.25배로 가정하고, 적합한 사양 중 가장 작

   은 크기를 선정한다.

   ❶ M14                         ② M16

   ③ M18                         ④ M20

17. 지름이 10mm 인 시험편에 600N의 인장력이 작용한다고 할 때 이 시험편에 발생하는 인장응력은

    약 몇 MPa 인가?

   ① 95.2                          ② 76.4

   ❸ 7.64                          ④ 9.52

18. 연강제 볼트가 축방향으로 8kN의 인장하중을 받고 있을 때, 이 볼트의 골지름은 약 몇 mm이상이

    어야 하는가? (단, 볼트의 허용인장응력은 100MPa이다.)

    ① 7.4                            ② 8.3

    ③ 9.2                            ❹ 10.1

19. 나사 프레스에서 나사는 압축강도가 500N/mm2인 재료로 만들었으며, 여기에 최대 3kN의 압축하

    중이 작용한다. 안전계수를 9이상으로 할 때 나사 골지름은 약 몇 mm 이상 이어야 하는가?

   ❶ 8.3                            ② 10.4

   ③ 12.8                         ④ 14.5

20. 재료의 기준강도(인장강도)가 40kgf/mm2이고, 허용응력이 10kgf/mm2일 떄 안전율은?

   ① 0.25                         ② 0.5

   ③ 2                               ❹ 4

21. 안전율에 대한 설명으로 틀린 것은?

   ① 안전율은 항상 1보다 큰 값을 갖는다.

   ② 재료의 허용응력에 대한 기준강도의 비이다.

   ❸ 재료의 허용응력이 기준강도보다 반드시 커야한다.

   ④ 충격하중은 정하중보다 안전율을 크게 한다.

22. 재료의 기준강도(인장강도)가 400N/㎜2이고, 허용응력이 100N/㎜2일 때 안전율은?

   ① 0.25                            ② 0.5

   ③ 2                                  ❹ 4

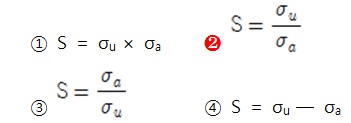

23. 다음 중 안전율을 구하는 식으로 맞는 것은? (단, 안전율 S, 항복응력 σu, 허용응력 σa)

24. 다음 그림과 같은 맙대기 용접 이음에서, 인장하중 W[N], 강판의 두께 h[mm]라 할 때 길이ℓ[mm]

     를 구하는 식으로 가장 옳은 것은? (단, 상하의 용접부 목두께가 각각 t1[mm], t2[mm] 이고, 용접부

     에서 발생하는 인장응력σt[N/mm2]이다.

25. 지름이 2cm의 봉재에 인장하중이 400N이 작용할 때 발생하는 인장응력은 약 얼마인가?

    ❶ 127.3 N/cm2 Ā           ② 127.3 N/mm2

    ③ 172.8 N/cm2               ④ 172.8 N/mm2

26. 10kN의 축하중이 작용하는 볼트에서 볼트 재료의 허용인장응력이 60MPa 일 때 축하중을 견디기

    위한 볼트의 최소 골지름은 약 몇 mm 인가?

    ❶ 14.6                               ② 18.4

    ③ 22.5                               ④ 25.7

27. 3000kgf의 수직방향 하중이 작용하는 나사잭을 설계할 때, 나사잭 볼트의 바깥지름은 얼마인가?

   (단, 허용응력은 6kgf/mm2, 골지름은 바깥지름의 0.8배 이다.)

    ① 12mm                           ❷ 32mm

    ③ 74mm                           ④ 126mm

28. 안지름 300mm, 내압 100 N/cm2이 작용하고 있는 실린더 커버를 12개의 볼트로 체결하려고 한다.

    볼트 1개에 작용하는 하중W은 약 몇 N인가?

    ① 3257                             ❷ 5890

    ③ 8976                             ④ 11245
