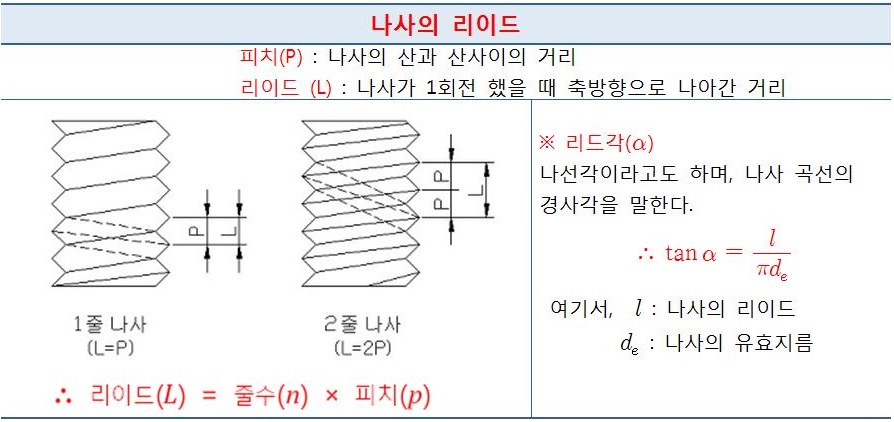

컴퓨터응용가공산업기사-나사의 리드/리드각 계산식

컴퓨터응용가공산업기사/전산응용기계제도기능사/컴퓨터응용밀링기능사/시험에 나오는것만 공부하자.

※ 컴퓨터응용가공산업기사 필기 과년도 기출문제

1. 지름 20mm, 피치 2mm인 2줄 나사를 10 회전 시켰더니 완전하게 체결되었다. 이 나사의 리드(lead)

   는  몇 mm인가?

   ① 20                      ② 40

   ❸ 4                         ④ 2

2. 3줄 나사에서 나사를 3회전 하였더니 36mm 전진하였다. 이 나사의 피치는?

   ① 12mm              ② 6mm

   ❸ 4mm                ④ 3mm

3. 암나사와 수나사가 결합되어 있을 때 암나사를 3회전 하였더니 축 방향으로 15mm, 산수는 6산 나

   간다. 이와 같은 나사의 조건은?

   ❶ 피치 : 2.5mm, 리드 : 5mm

   ② 피치 : 2.5mm, 리드 : 2.5mm

   ③ 피치 : 5mm, 리드 : 10mm

   ④ 피치 : 5mm, 리드 : 5mm

4. 피치가 1mm인 2줄 나사에서 90°회전시키면 나사가 움직인 거리는 몇 mm인가?

   ① 4                      ② 2

   ③ 1                      ❹ 0.5

5. 2줄 나사의 리드(lead)가 3mm인 경우 피치는 몇 mm인가?

   ❶ 1.5                  ② 3

   ③ 6                     ④ 12

6. 지름 20mm 피치 2mm 3줄 나사를 1/2 회전하였을 때 이 나사의 진행거리는 몇 mm인가?

   ① 1                      ❷ 3

   ③ 4                      ④ 6

7. 유효지름이 모두 동일한 미터 보통 나사에서 리드각이 가장 큰 것은?

   ① 피치 5mm인 1줄 나사

   ❷ 피치 3.5mm인 2줄 나사

   ③ 피치 2mm인 3줄 나사

   ④ 피치 6mm인 1줄 나사
