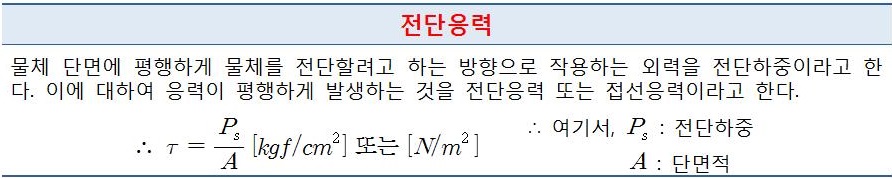

컴퓨터응용가공산업기사-전단하중/전단응력[접선응력]

컴퓨터응용가공산업기사/전산응용기계제도기능사/컴퓨터응용밀링기능사/시험에 나오는것만 공부하자.

※ 컴퓨터응용가공산업기사 필기 과년도 기출문제

1. 너클 핀이음에서 인장하중(P) 20kN을 지지하기 위한 핀의 지름(d1)은 약 몇 mm이상이어야 하는가?

    (단, 핀의 전단응력은 50N/mm2이며, 전단응력만 고려한다.)

    ① 10                                     ❷ 16

    ③ 20                                     ④ 28

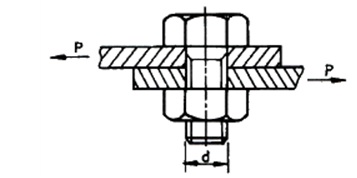

2. M22볼트(골지름 19.294 mm)가 그림과 같이 2장의 강판을 고정하고 있다. 체결 볼트의 허용전단응

   력이 39.25MPa라 하면 최대 몇 kN까지의 하중을 받을 수 있는가?

   ① 3.21                            ② 7.54

   ❸ 11.48                          ④ 22.96

3. 허용전단응력 60N/mm2의 리벳이 있다. 이 리벳에 15kN의 전단 하중을 작용시킬 때 리벳의 지름은

   약 몇 mm 이상이어야 안전한가?

   ❶ 17.85                           ② 20.50

   ③ 25.25                           ④ 30.85

4. 압축력이 12760N, 코터의 두께 10mm, 코터의 폭이 20mm일 때 코터의 전단응력은 약 몇 MPa인

   가?

   ❶ 31.9                              ② 319

   ③ 63.8                              ④ 638

5. M22볼트(골지름 19.294mm)가 그림과 같이 2장의 강판을 고정하고 있다. 체결 볼트의 허용전단응력

   이 36.15 MPa 라 하면 최대 몇 kN까지의 하중(P)을 견딜 수 있는가?

    ① 3.21                                   ② 7.54

   ❸ 10.57                                  ④ 11.48

6. 너클 핀 이음에서 인장력이 50kN인 핀의 허용전단응력을 50MPa이라고 할 때, 핀의 지름 d는 몇

    mm 인가?

   ① 22.8                                     ❷ 25.2

   ③ 28.2                                     ④ 35.7

Tip. 단면적 A 를 2곳으로 계산
